Het Type T -thermokoppel is een temperatuursensor die is ontworpen op basis van het Seebeck -effectprincipe, bestaande uit twee verschillende metaalgeleiders (zuiver koper voor de positieve elektrode en koperen nikkellegering voor de negatieve elektrode, d.w.z. constantan). Het heeft de kenmerken van hoge stabiliteit en uitstekende nauwkeurigheid van de lage temperatuur. Als een van de internationaal gestandaardiseerde thermokoppeltypen (compliant met IEC 584 -standaard), wordt het veel gebruikt in scenario's voor gemiddelde en lage temperatuur in wetenschappelijk onderzoek, industrie, medische en andere gebieden.

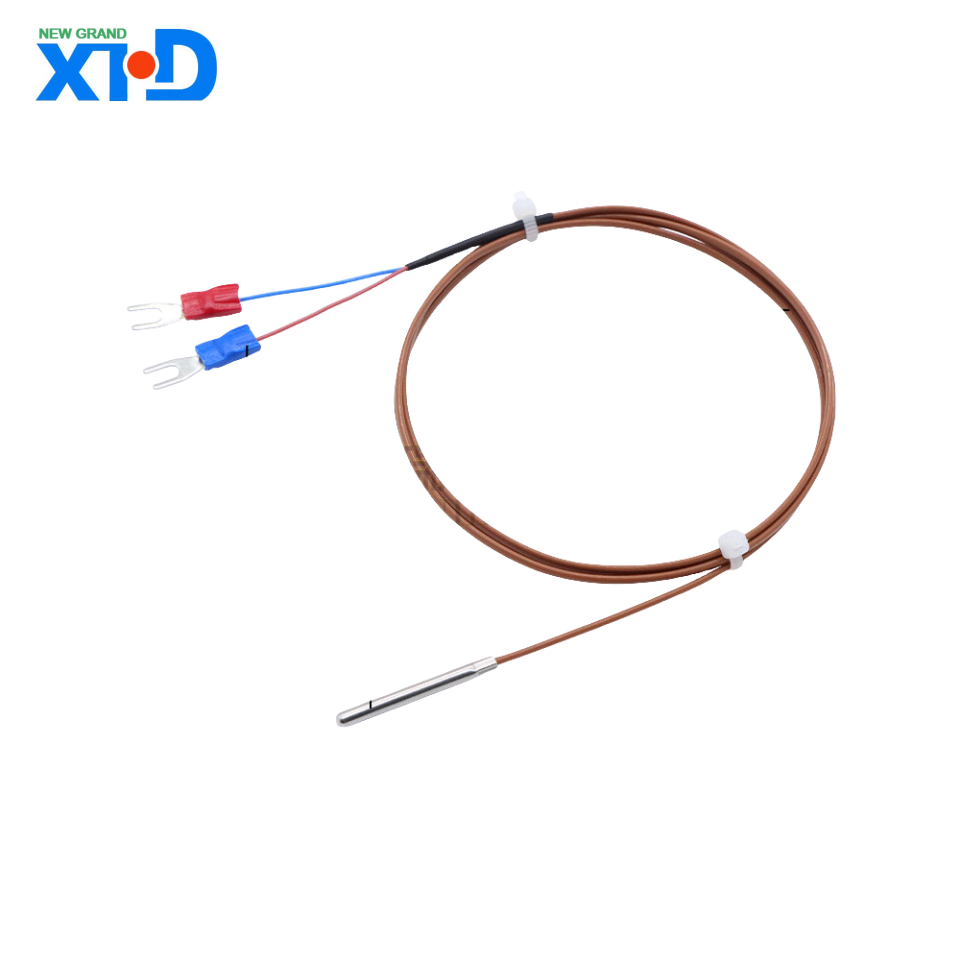

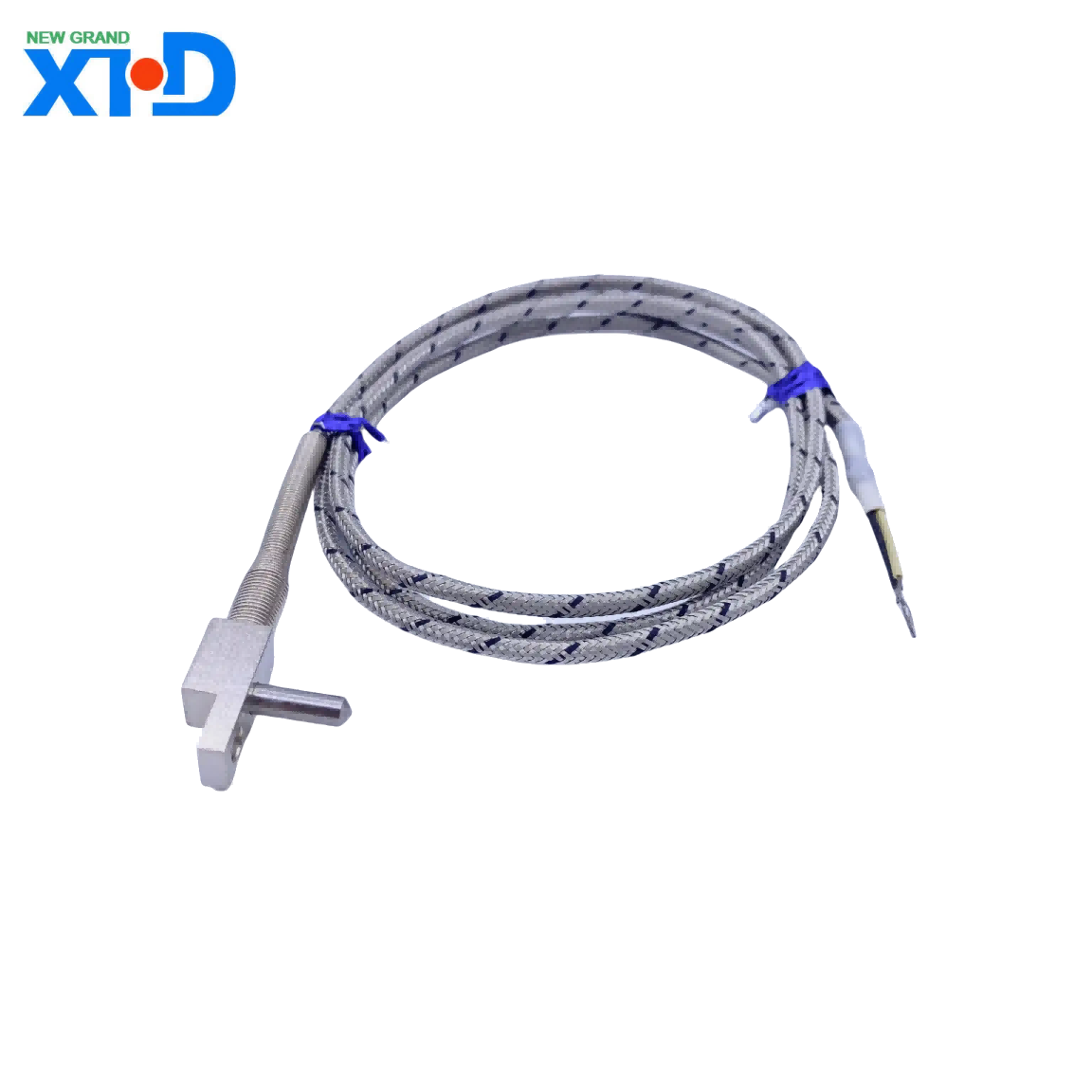

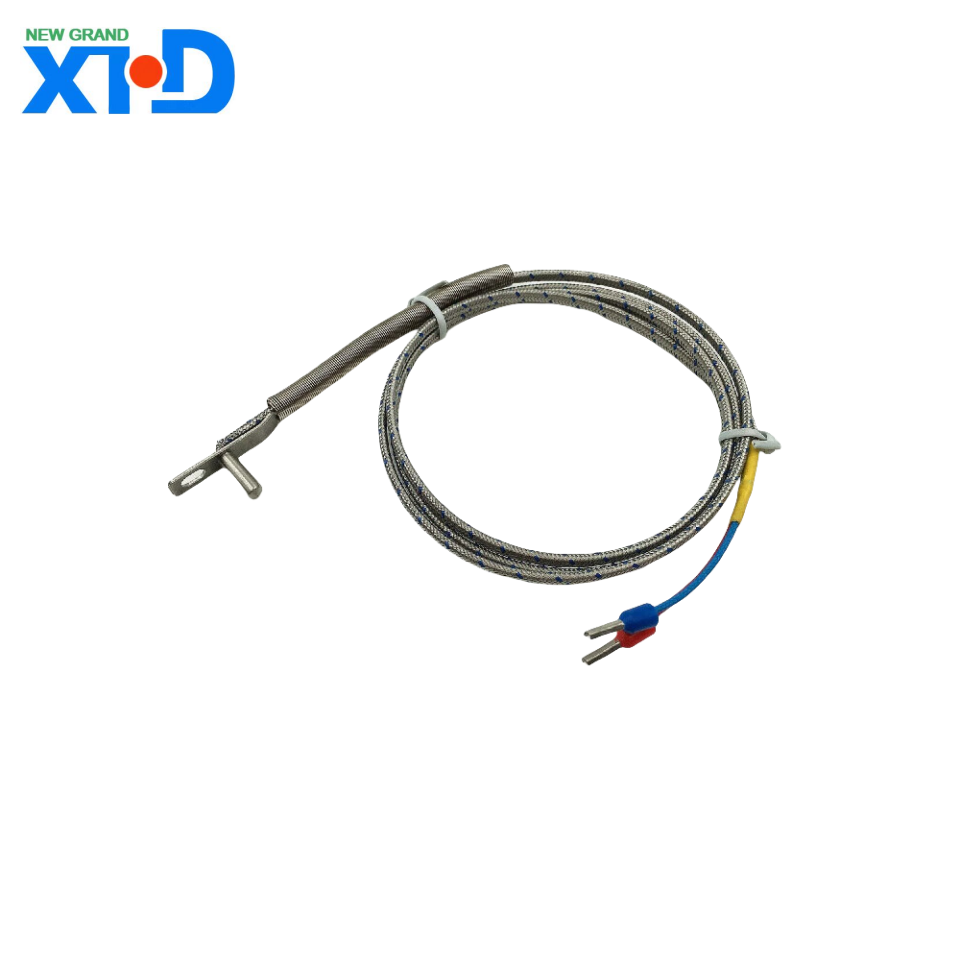

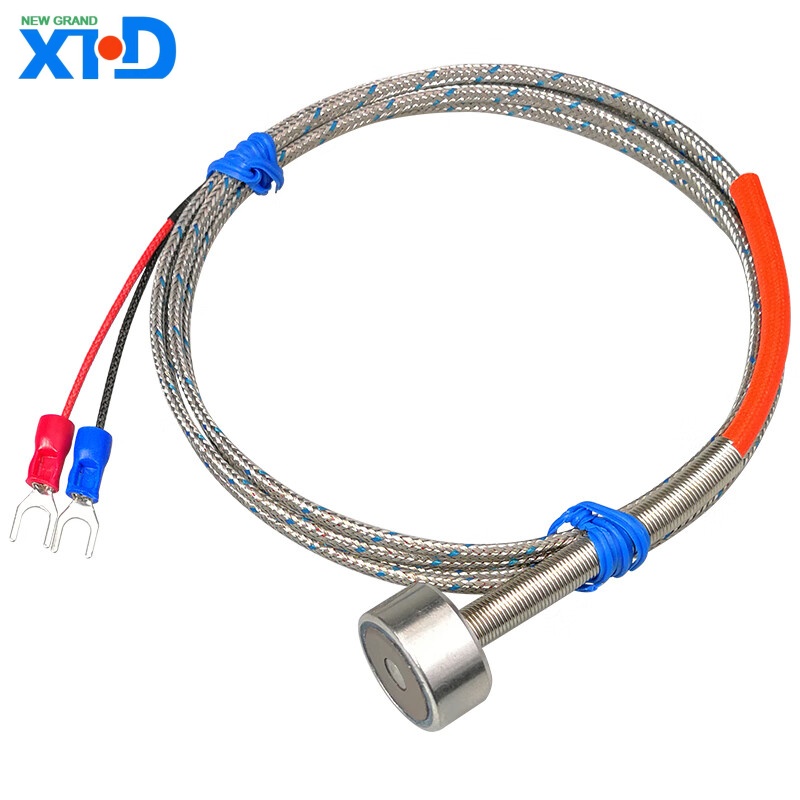

T-type thermokoppel (koper constantan thermocouple) product introductie
1 、 Productoverzicht
Het Type T -thermokoppel is een temperatuursensor die is ontworpen op basis van het Seebeck -effectprincipe, bestaande uit twee verschillende metaalgeleiders (zuiver koper voor de positieve elektrode en koperen nikkellegering voor de negatieve elektrode, d.w.z. constantan). Het heeft de kenmerken van hoge stabiliteit en uitstekende nauwkeurigheid van de lage temperatuur. Als een van de internationaal gestandaardiseerde thermokoppeltypen (compliant met IEC 584 -standaard), wordt het veel gebruikt in scenario's voor gemiddelde en lage temperatuur in wetenschappelijk onderzoek, industrie, medische en andere gebieden.
2 、 Kernfuncties en voordelen
1. Temperatuurmeetbereik
Typisch bereik:- 200 ° C tot+350 ° C
Limiet op korte termijn: kan tot 400 ° C verdragen (maar langdurig gebruik wordt aanbevolen om ≤ 200 ° C te zijn om de levensduur te verlengen).
2. Materiaalsamenstelling en polariteit
Positieve elektrode (TP): zuurstofvrij koper (Cu) met een zuiverheid van ≥ 99,9%, met zwakke oxidatieweerstand, en moet oxidatieomgevingen met hoge temperatuur voorkomen.
Negatieve elektrode (TN): koper (CUNI44), ook bekend als koper nikkellegering (met 55% koper en 45% nikkel), heeft een uitstekende corrosieweerstand.
3. Key Performance Indicators
Gevoeligheid (Seebeck-coëfficiënt): ongeveer 43 μ v/° C, met uitstekende lineariteit in het lage temperatuurbereik (-200 ° C tot 0 ° C).
Nauwkeurigheidsniveau:
Klasse 2: ± 0,5 ° C of ± 0,4% (welke groter is)
Precisieklasse 1: ± 0,5 ° C of ± 0,4% (-40 ° C tot+350 ° C)
Reactietijd: afhankelijk van het materiaal van de beschermende mouw, kan de kale draad zo laag zijn als 0,1 seconden (in vloeistof) en is de typische waarde voor roestvrijstalen mouwen 1-5 seconden.
3 、 Structuur- en selectieconfiguratie
1. Standaardstructuur
Beschermende buismateriaal: optioneel 304/316 roestvrij staal, polytetrluorethyleen (PTFE), keramiek, enz., Geschikt voor verschillende media -omgevingen.
Isolatiematerialen: magnesiumoxide (MGO), MICA of hoogtemperatuurpolymeren om interelektrode-isolatie en temperatuurweerstand te garanderen.
Type verbindingsdoos: explosiebestendige, waterdichte, gewone plastic schaal, enz., Het beveiligingsniveau van IP54 tot IP67 voldoen.
2. Optionele modelparameters
Voorbeeld van parameteropties
Sondediameter 0,5 mm, 1,6 mm, 3 mm, 6 mm
Probe lengte 50 mm tot 2000 mm (aanpasbaar)
Uitgangsinterface kale draaduiteinde, micro -plug, luchtvaartconnector
Speciale behandeling van elektromagnetische interferentie afschermingslaag, flexibel pantser
4 、 Typische toepassingsscenario's
.
Engineering met lage temperatuur en wetenschappelijk onderzoek
.
Meting van ultra-lage temperatuurmedia zoals vloeibare stikstof (-196 ° C) en vloeibare zuurstof.
Koude valtemperatuurbewaking in de productie van halfgeleiders.
.
Voedsel- en farmaceutische industrie
.
Bevroren opslag (-40 ° C tot -18 ° C), pasteurisatieproces (60 ° C tot 85 ° C).
.
Medische apparatuur
.
Temperatuurfeedbackcontrole voor therapieapparatuur met lage temperaturen en biologische monsteropslagboxen.
.
Industriële procescontrole
.
Lage temperatuurgedeelte van plastic extruder, drogende oven, HVAC -systeem.
5 、 Voorzorgsmaatregelen voor gebruik
.
Milieubeperkingen
.
Vermijd langdurige blootstelling aan omgevingen boven 350 ° C, omdat oxidatie van koperelektrode signaalafwijking kan veroorzaken.
Sulfidecorrosie kan optreden bij zwavelhoudende en vermindering van atmosferen, en coatingbescherming of keramische omhulsel moet worden geselecteerd.
.
Installatiepunten
.
Zorg ervoor dat het temperatuurmeetpunt volledig contact heeft met de thermokoppelverbinding om thermische gradiëntfouten te verminderen.
Blijf uit de buurt van sterke elektromagnetische velden of gebruik afgeschermde kabels om signaalinterferentie te voorkomen.
.
Kalibratie en onderhoud
.
Het wordt aanbevolen om een jaarlijks vriespunt (0 ° C) kalibratie uit te voeren en de oxidatiestatus van de knooppunten te controleren na gebruik met hoge temperatuur.
Bij het vervangen van de compensatiedraad is het noodzakelijk om overeen te komen met het T-vormige speciale model (zoals TX of TC).
6 、 vergeleken met andere soorten thermokoppels
Type temperatuurbereik voordelen Beperkingen
T -type -200 ° C ~ 350 ° C Lage temperatuur nauwkeurigheid, lage kosten, oxidatie met hoge temperatuur
K -type -200 ° C ~ 1260 ° C Wijd temperatuurbereik, sterke universaliteit, niet -lineariteit op lage temperatuur
J-type 0 ° C ~ 750 ° C Hoge gevoeligheid, resistent tegen het verminderen van de atmosfeer en gemakkelijk gecorrodeerd door zwavel
7 、 Samenvatting
Het T-type thermokoppel, met zijn uitstekende lage-temperatuurmeetprestaties en economie, is de voorkeurssensor geworden in het bereik van -200 ° C tot 200 ° C. Gebruikers moeten beschermende structuren en installatiemethoden kiezen op basis van werkelijke werkomstandigheden en handhaven ze regelmatig om te zorgen voor langetermijnstabiliteit. Voor toepassingen die hogere temperaturen of harde omgevingen vereisen, kunnen k-type of gepantserde thermokoppels worden beschouwd als alternatieve oplossingen.
