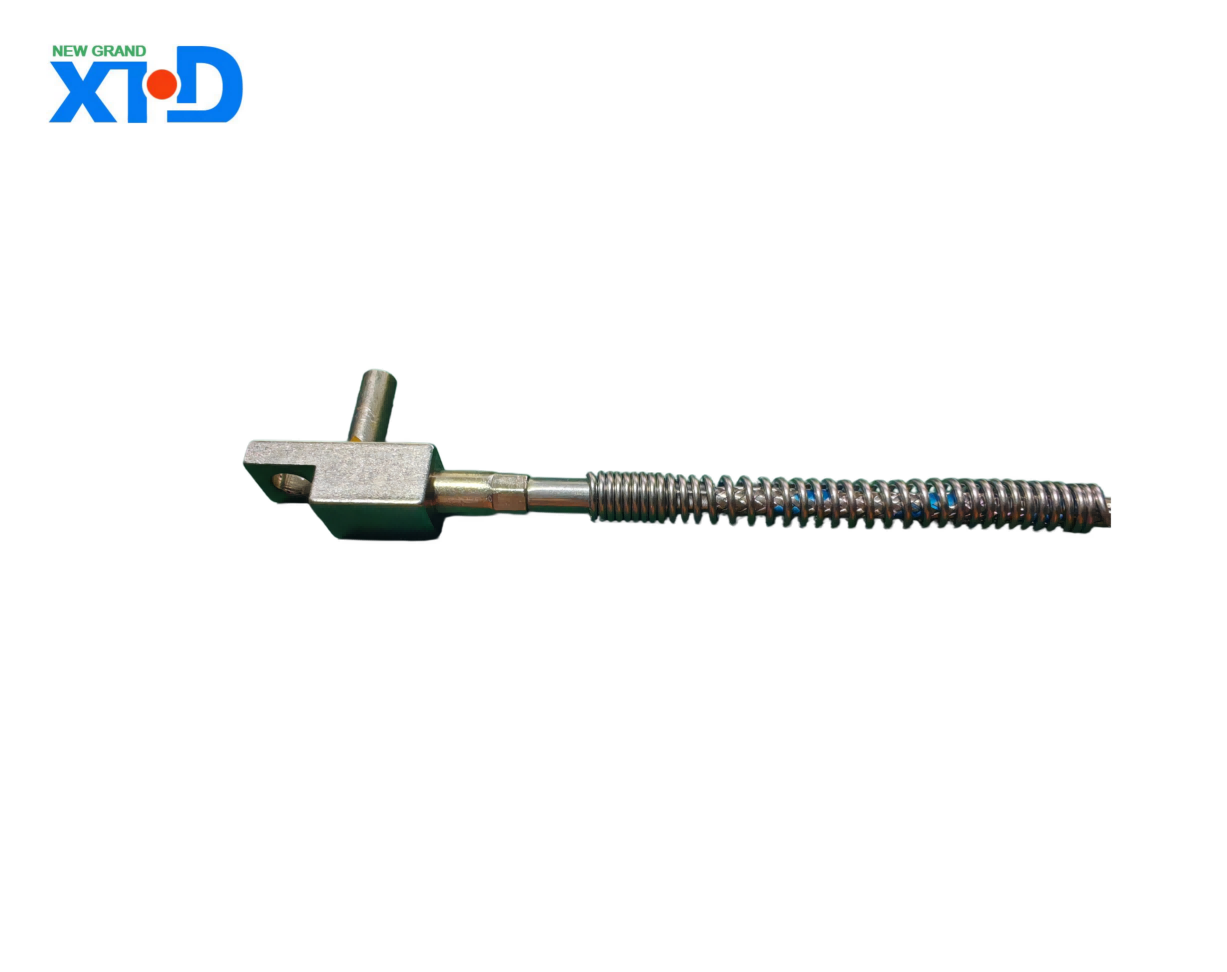

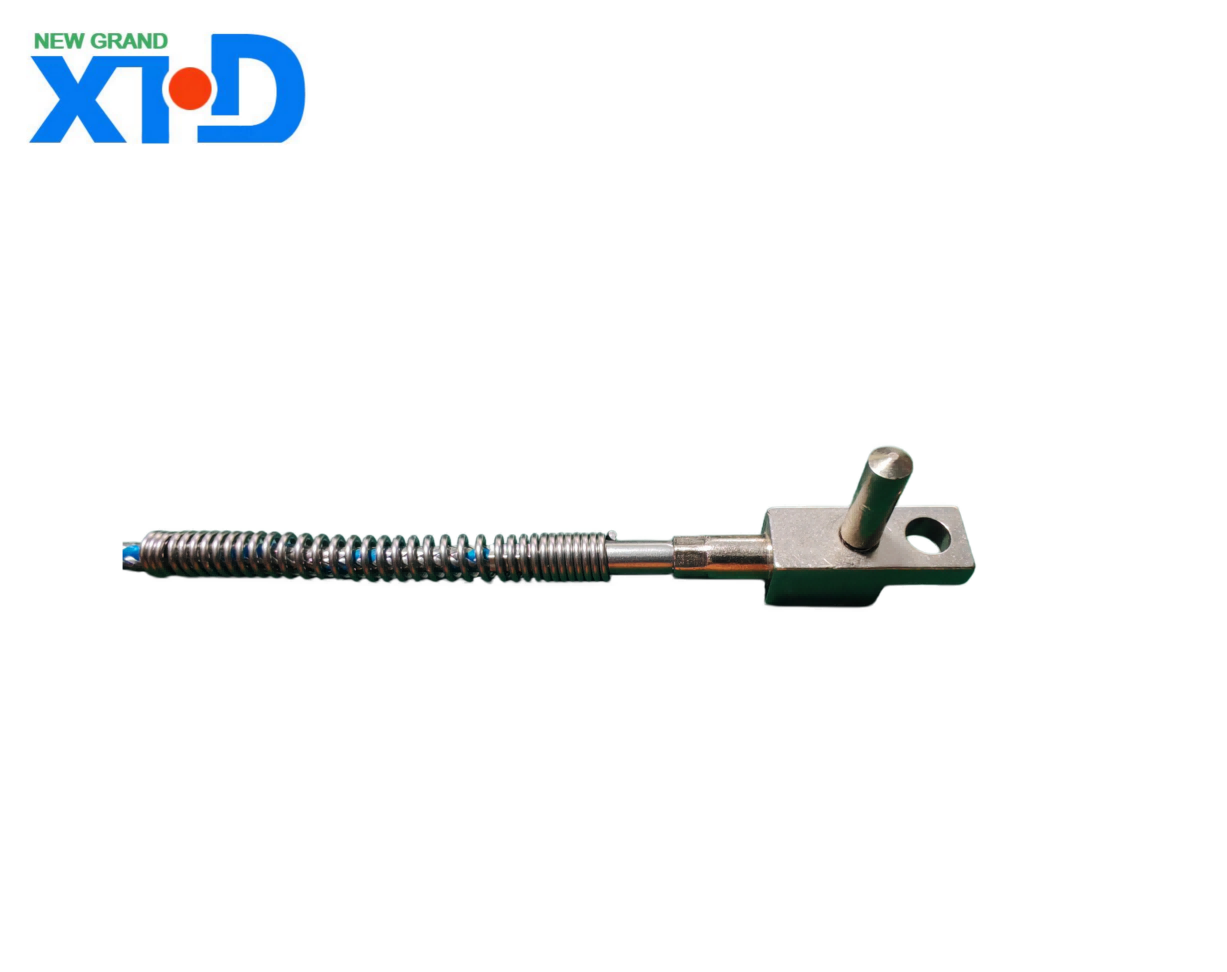

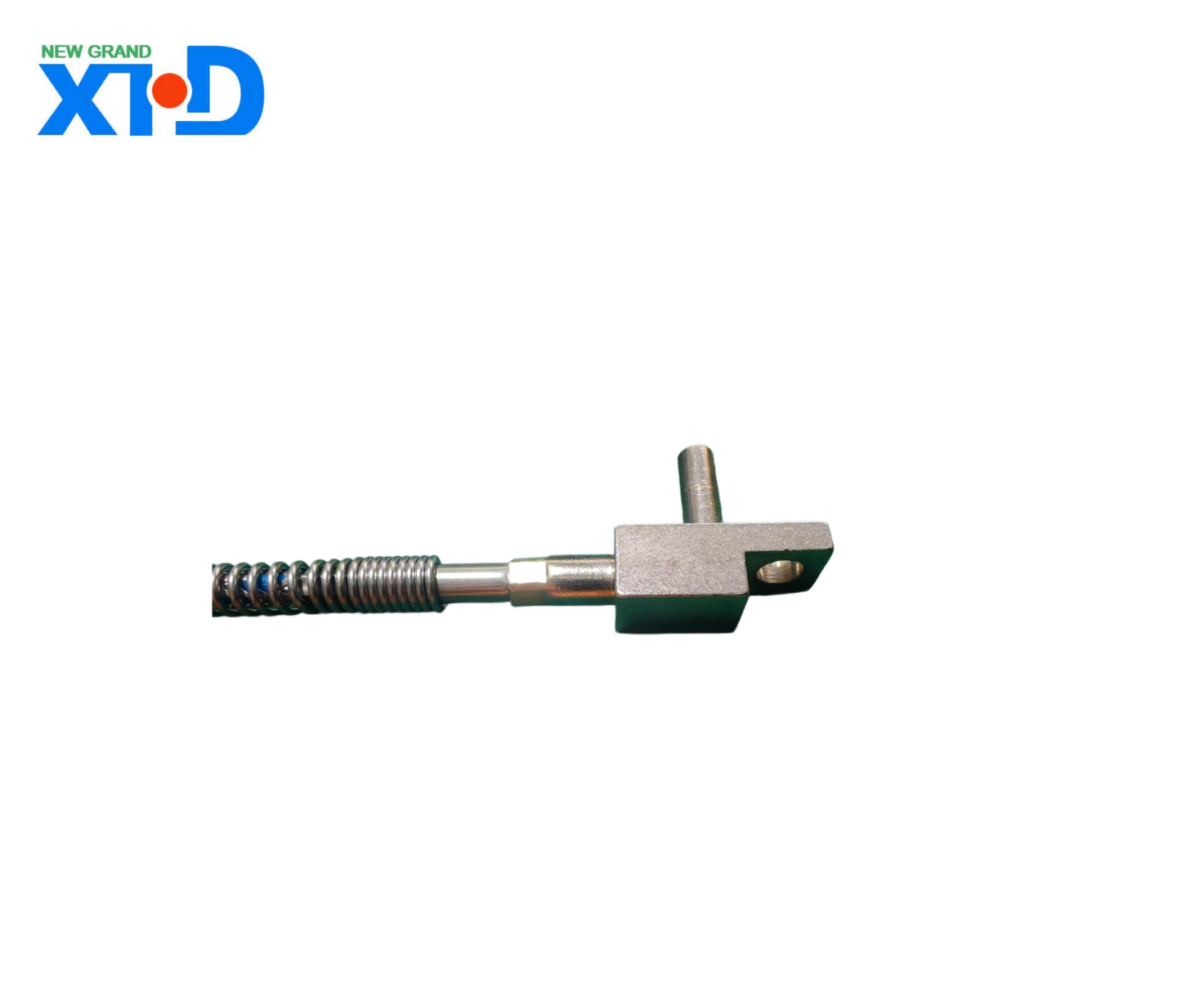

Opbouwthermokoppels

Productspecificatie voor opbouwthermokoppels

1. Productoverzicht

Opbouwthermokoppel is een plat temperatuurmeetapparaat dat wordt gevormd door een temperatuursensor te combineren met een opbouwcomponent, die direct de temperatuur kan meten in het bereik van 0 ℃ -1300 ℃. Het wordt vaak gebruikt in combinatie met weergave-instrumenten, opname-instrumenten, elektronische computers, enz. Vanwege de korte thermische responstijd, de flexibele installatie en de nauwkeurigheid van de temperatuurmeting bij nauw contact, wordt het veel gebruikt voor temperatuurmetingen op de oppervlakken van platte metalen apparatuur, buisfittingen, elektronische componenten, printplaten en andere objecten. Het speelt een belangrijke rol in veel industrieën, zoals de energiesector, de metallurgie, de elektronica, de chemische en de medische sector.

2, Productmodel en classificatie

(1) Geclassificeerd op installatiemethode

Type pakking: inclusief drie subtypen lijmbevestiging, lijmbevestiging en boutbevestiging, geschikt voor vaste installatievereisten onder verschillende werkomstandigheden. De zelfklevende vaste versie is eenvoudig te installeren zonder dat er extra gereedschap nodig is, geschikt voor scenario's met tijdelijke of lichte belasting; De lijmbevestiging is stevig en geschikt voor ondergronden die relatief vlak zijn en bepaalde stabiliteitseisen stellen; De vastgeschroefde versie is bestand tegen zware werkomstandigheden zoals trillingen en hoge temperaturen, waardoor wordt gegarandeerd dat de meetcomponenten er niet afvallen.

Type handheld/oppervlaktetemperatuursonde: Met een compact uiterlijk is het eenvoudig in de hand te bedienen en geschikt voor snelle en meerpuntstemperatuurmetingen van objecten op verschillende locaties. Het wordt vaak gebruikt bij onderhoud van apparatuur, inspecties ter plaatse en andere scenario's.

(2) Classificeren op divisienummer

Verschillende schaalmarkeringen bestrijken meerdere schaalmarkeringen zoals K, E, J, T, Pt100, etc. en komen overeen met verschillende temperatuurmeetbereiken en -karakteristieken:

K-verdelingsnummer: het temperatuurmeetbereik is 0 ℃ -600 ℃, met een goede lineariteit van het thermo-elektrisch potentieel, een sterke antioxidantcapaciteit en gematigde kosten. Het is het meest gebruikte type op industrieel gebied en geschikt voor oxidatieve omgevingen met hoge temperaturen, zoals de metallurgie en de petrochemie.

E-divisienummer: het temperatuurmeetbereik is -200 ℃ -400 ℃ en het thermo-elektrische potentieel is het hoogste van de veelgebruikte thermokoppels. Het heeft een hoge gevoeligheid en is niet erg gevoelig voor gascorrosie bij hoge luchtvochtigheid. Het is geschikt voor omgevingen met een hoge luchtvochtigheid, zoals de voedselverwerking, farmaceutische industrie en andere industrieën.

J-verdelingsnummer: het temperatuurmeetbereik is 0 ℃ -750 ℃, met goede lineariteit, groot thermo-elektrisch potentieel en lage prijs. Het kan worden gebruikt in vacuüm-, oxidatie-, reductie- en inerte gasomgevingen. Het ijzer van de positieve elektrode oxideert echter snel bij hoge temperaturen en de bovengrens van de bedrijfstemperatuur is beperkt.

T-verdelingsnummer: het temperatuurmeetbereik bedraagt ​​-200 ℃ -350 ℃, met uitstekende lineariteit en goede stabiliteit. Het is met name geschikt voor gebruik in het lage temperatuurbereik van -200 ℃ -0 ℃ en wordt vaak gebruikt in onderzoek bij lage temperaturen, koelketenlogistiek en andere gebieden.

Pt100-schaal: het temperatuurmeetbereik is -200 ℃ -450 ℃, met behulp van hoogwaardige geïmporteerde dunnefilmweerstanden met hoge meetnauwkeurigheid en sterke stabiliteit. Het is geschikt voor scenario's die een strikte nauwkeurigheid van temperatuurmetingen vereisen, zoals precisie-elektronische productie, laboratoriumtests, enz.

3, Technische parameters

(1) Nauwkeurigheid van temperatuurmeting

Nauwkeurigheid niveau II: de schaalmarkeringen K, E, J en T liggen binnen het bereik van -40 ℃ tot 300 ℃, met een tolerantie van ± 2,5 ℃; De toegestane afwijking van de Pt100-schaal binnen het bereik van -200 ℃ -0 ℃ is ± 0,3 ℃, en de toegestane afwijking binnen het bereik van 0 ℃ -450 ℃ is ± 0,3 ℃ of ± 0,005 | t | ℃ (welke groter is).

Speciaal precisieniveau: Producten met hogere precisieniveaus kunnen worden geleverd op basis van de behoeften van de klant, en specifieke parameters moeten worden aangepast en gecommuniceerd.

(2) Thermische responstijd

τ0.5≤10S, in staat om snel temperatuurveranderingen waar te nemen, dynamische fouten effectief te verminderen en te zorgen voor een tijdige registratie van temperatuurschommelingen.

(3) Isolatieweerstand

Voor thermokoppels met een lengte groter dan 1 m mag het product van de isolatieweerstandswaarde bij kamertemperatuur en de lengte ervan niet minder zijn dan 100M Ω · m.

Voor thermokoppels met een lengte van 1 m of minder mag de waarde van de isolatieweerstand bij kamertemperatuur niet minder zijn dan 100 M Ω om een ​​stabiele overdracht van meetsignalen te garanderen en interferentie te voorkomen.

(4) Mechanische prestaties

Flexibiliteit: Het product heeft een goede algehele flexibiliteit en kan vrij worden gebogen, met een minimale buigradius van maximaal 50 mm (iets verschillend afhankelijk van het model en de lengte), waardoor het gemakkelijk is om complexe oppervlakken aan te passen voor temperatuurmetingen.

Mechanische sterkte: De schaal is gemaakt van hoogwaardig metaalmateriaal, met uitstekende druk- en slagvastheid, en is bestand tegen een bepaalde mate van externe botsingen en compressie, en past zich aan aan zware industriële omgevingen.

(5) Elektrische prestaties

Stabiliteit van het thermisch potentieel: Binnen het gespecificeerde temperatuurbereik bedraagt ​​de jaarlijkse verandering van het thermisch potentieel niet meer dan ± 0,1%, waardoor de nauwkeurigheid en betrouwbaarheid van langetermijnmetingen wordt gegarandeerd.

Draadweerstand: De draadweerstand varieert afhankelijk van de lengte van de draad en bedraagt ​​doorgaans niet meer dan 1 Ω per meter om te voorkomen dat de meetnauwkeurigheid wordt beïnvloed door overmatige draadweerstand.

4, Productstructuur

(1) Einde van de meting

Met behulp van een speciaal lasproces worden twee verschillende materialen thermo-elektrische elektroden aan elkaar gelast om een ​​meetcontact te vormen, waardoor nauw contact met het oppervlak van het te meten object wordt gegarandeerd en de nauwkeurigheid van de temperatuurmeting wordt verbeterd. Sommige modellen meetuiteinden zijn ook uitgerust met beschermhulzen om corrosie en slijtage te voorkomen, waardoor de levensduur wordt verlengd.

(2) Inkapselingslaag voor opbouwmontage

Selecteer materialen met een hoge temperatuurbestendigheid en goede isolatieprestaties als inkapselingslaag om de thermo-elektrische elektrode te isoleren van de externe omgeving, terwijl de vlakheid van het product wordt gewaarborgd, zodat het beter aan het geteste oppervlak kan hechten. De dikte van de inkapselingslaag is uniform, doorgaans tussen 0,5 mm en 2 mm, wat het lichtgewicht van het product garandeert en voldoende bescherming biedt.

(3) Draden en aansluitklemmen

De meerstrengige, hittebestendige geïsoleerde geleider wordt gebruikt als geleider, die goede flexibiliteit en anti-verouderingsprestaties heeft. Het verbindingsuiteinde is uitgerust met standaardconnectoren zoals luchtvaartstekkers, bedradingsterminals, enz., die een snelle verbinding met weergave-instrumenten, besturingssystemen en andere apparatuur mogelijk maken, en de verbinding is stevig en niet gemakkelijk los te maken.

5, Installatie en gebruik

(1) Installatiemethode

Kleefbevestiging: reinig het te testen oppervlak, verwijder de zelfklevende beschermfolie, plak het thermokoppel op de aangegeven positie en druk er even met de hand op om een ​​stevige hechting te garanderen. Deze methode heeft een hoge installatiesnelheid, maar is niet geschikt voor omgevingen met hoge temperaturen en hoge trillingen.

Kleeffixatie: Breng gespecialiseerde lijm gelijkmatig aan op het geteste oppervlak en de achterkant van het thermokoppel, plak de twee aan elkaar en hard uit volgens de uithardingsvereisten van de lijm. Deze methode heeft een hoge kleefkracht en is geschikt voor langdurige vaste installatie.

Boutbevestiging: Met behulp van de gereserveerde installatiegaten op het product wordt het opbouwthermokoppel met bouten aan het meetobject bevestigd, geschikt voor scenario's met hoge trillingen en hoge eisen aan installatiestabiliteit.

Meting uit de hand: Houd de sonde direct vast en plaats het meetuiteinde stevig tegen het te meten oppervlak. Nadat de meting is voltooid, dient u deze tijdig weg te halen om langdurige schade aan de sonde door hoge temperaturen te voorkomen.

(2) Voorzorgsmaatregelen bij gebruik

Vóór de installatie moet worden gecontroleerd of het uiterlijk van het product intact is, of de draden beschadigd zijn en of de isolatieweerstand aan de eisen voldoet.

Zorg ervoor dat het meetuiteinde tijdens de meting nauw contact maakt met het oppervlak dat wordt gemeten, en vermijd openingen die de meetnauwkeurigheid kunnen beïnvloeden.

Vermijd gebruik in omgevingen met sterke elektromagnetische interferentie. Indien dit onvermijdelijk is, moeten afschermende maatregelen worden genomen om te voorkomen dat meetsignalen worden verstoord.

Gebruik het temperatuurmeetbereik van het product en het is ten strengste verboden om buiten het bereik te meten om schade aan het product te voorkomen.

Kalibreer het product regelmatig om de meetnauwkeurigheid te garanderen. De aanbevolen kalibratiecyclus bedraagt ​​1-2 jaar en kan worden aangepast aan de gebruiksfrequentie en nauwkeurigheidseisen.

6, Transport en opslag

(1) Transport

Het product is voorzien van een antistatische en schokbestendige verpakking. Tijdens transport moeten gewelddadige botsingen, knijpen en vallen worden vermeden om productschade te voorkomen. Tegelijkertijd moet aandacht worden besteed aan vocht en waterdichtheid om te voorkomen dat het product wordt aangetast door vocht en de elektrische prestaties worden beïnvloed.

(2) Opslag

Het moet worden opgeslagen in een droge en geventileerde omgeving met een temperatuur van -10 ℃ -40 ℃ en een relatieve vochtigheid van niet meer dan 80%, uit de buurt van corrosieve stoffen zoals sterke zuren en logen, evenals van sterke elektromagnetische stralingsbronnen. Tijdens de opslag is het noodzakelijk om regelmatig te controleren of de verpakking intact is en of het product vochtig of beschadigd is.

7, service na verkoop

Als er bij normaal gebruik kwaliteitsproblemen optreden, kunt u vanaf de verkoopdatum genieten van een gratis garantieservice van 12 maanden.

Als tijdens de garantieperiode door testen wordt bevestigd dat het product een kwaliteitsprobleem is, zal ons bedrijf de klant gratis reparatie of vervanging van het product bieden; We bieden betaalde reparatiediensten voor storingen veroorzaakt door menselijke schade, oneigenlijk gebruik of overmacht.

Bied levenslange technische ondersteuning aan klanten, inclusief begeleiding bij productselectie, advies over installatie en foutopsporing, gebruikerstraining en andere diensten, om ervoor te zorgen dat klanten het product correct en efficiënt kunnen gebruiken.
