PT100 Thermistor Product Introductie
1 、 Productoverzicht
PT100-thermistor is een hoog-nauwkeurige temperatuursensor op basis van de temperatuurafhankelijke kenmerken van de weerstand van platina (PT), genoemd naar de weerstandswaarde van 100 Ω bij 0 ℃ (PT staat voor platina). Als kerncomponent op het gebied van industriële temperatuurmeting wordt PT100 veel gebruikt in temperatuurmetingsscenario's variërend van -200 ℃ tot+850 ℃ vanwege de hoge stabiliteit, goede lineariteit en een sterk anti -interferentievermogen. Het is een standaard temperatuurdetectie -element in procesindustrieën, laboratoria en precisieapparatuur.
2 、 Werkprincipe
PT100 behoort tot de categorie van weerstandstemperatuurdetector (RTD), en het werkprincipe is anders dan dat van een thermokoppel (gebaseerd op thermo -elektrisch effect):
Weerstandstemperatuurrelatie: de weerstand van platinaresistors neemt ongeveer lineair toe met temperatuur, volgens de divisietabel gespecificeerd in de internationale standaard IEC 60751.
Wiskundige formule:
· 0 ℃ ~ 850 ℃ ： r (t) = r0 (1+at+bt2) r (t) = r0 (1+op+bt2)
· -200 ℃ ~ 0 ℃ ： r (t) = r0 [1+bij+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) T3]
Onder hen zijn R0 = 100 Ω R0 = 100 Ω, A/B/C de karakteristieke constanten van platinamateriaal.
3 、 Kernparameters en prestaties
Parameter Technische indicatoren
Temperatuurmeetbereik -200 ℃ ~+850 ℃ (conventioneel model)
Nauwkeurigheid Klasse A (± 0,15 ℃ @ 0 ℃)/Klasse B (± 0,3 ℃ @ 0 ℃)
Thermische responstijd <10 seconden (afhankelijk van de sondestructuur en middelgrote debiet)
Draadsysteemtypen: 2-draads systeem (economisch), 3-draads systeem (vaak gebruikt), 4-draads systeem (zeer nauwkeurigheid)
Beschermingsniveau IP65/IP67 (gepantserd type kan IP68 bereiken)
Langetermijnstabiliteit <0,1 ℃/jaar (typische waarde)
4 、 Productstructuur
De PT100 -thermische weerstand bestaat uit de volgende componenten:
Temperatuurdetectie-element: gemaakt van hoog-zuiver platinadraadwikkeling of dun filmproces, ingekapseld in keramische of glazen substraat.
Beschermende mouw: materiaalopties omvatten roestvrij staal (304/316), Hastelloy, enz., Die corrosiebestendig zijn en bestand tegen hoge druk.
Loodtype: hoge temperatuurbestendige draad (zoals verzilverde koperdraad, nikkeltraad) of minerale geïsoleerde kabel (MI -kabel).
Junction Box: explosiebestendig, waterdicht of gewoon type, geschikt voor verschillende installatieomgevingen.
Gemeenschappelijke structurele vormen:

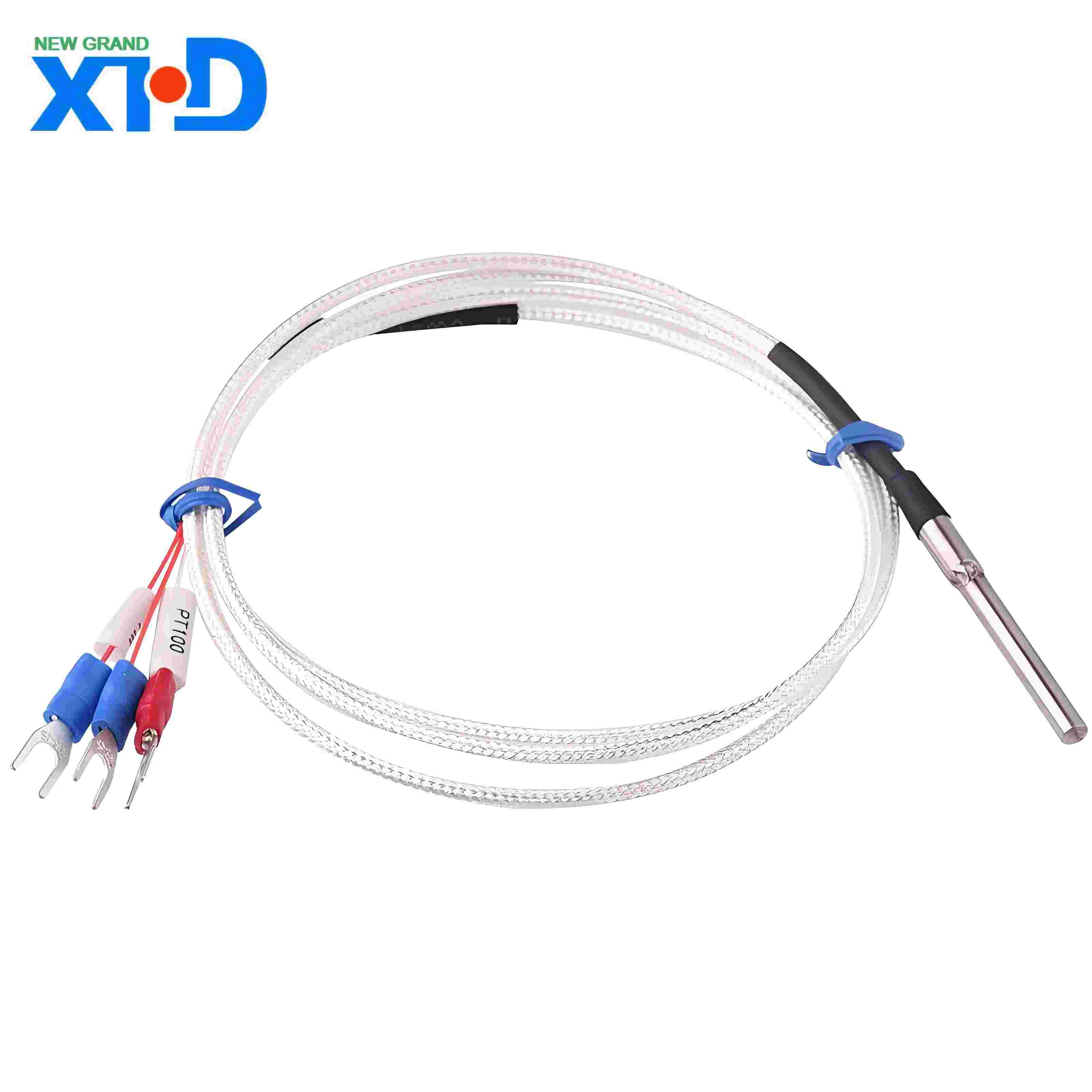

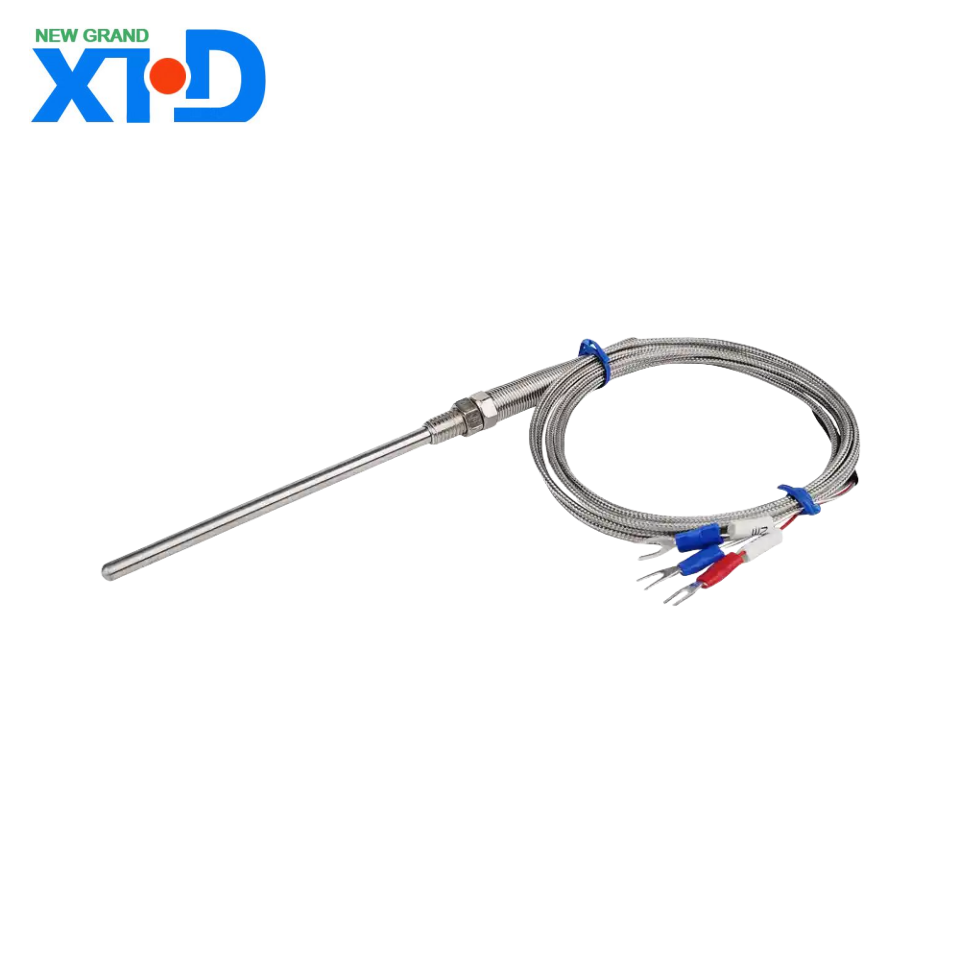

Gepantserd type: ingekapseld met flexibele metalen omhulsel, uitstekende seismische prestaties, geschikt voor kleine ruimtes.
Gevefabriceerd: gesplitst ontwerp, eenvoudig te vervangen componenten van temperatuurdetecties.
5 、 Toepassingsvelden
Industriële procescontrole: temperatuurbewaking van chemische reactievaten, petroleumpijpleidingen en metallurgische ovens.
Laboratoriumprecisiemeting: constante temperatuurkamer, omgevingskamer, wetenschappelijke onderzoeksinstrumenten.
Energie en vermogen: keteltemperatuurbewaking, montage van de wikkelingstemperatuur van transformator.
Voedsel en geneeskunde: sterilisatieapparatuur, koude ketenvervoer, bioreactoren.
6 、 Productvoordelen
Hoge precisie en herhaalbaarheid: superieur aan thermokoppels, geschikt voor precisiemetingen op ± 0,1 ℃ niveau.
Brede temperatuurbereik: bedekken van -200 ℃ tot+850 ℃, die aan de meeste industriële behoeften voldoet.
Sterk anti-interferentievermogen: de weerstandssignaaluitgang wordt minder beïnvloed door elektromagnetische interferentie.
Gestandaardiseerd ontwerp: voldoet aan internationale/nationale normen zoals IEC 60751 en GB/T 30121.
7 、 Selectiegids
Bij het selecteren van PT100 moeten de volgende parameters worden opgegeven:
Temperatuurmeetbereik en nauwkeurigheid: kies Klasse A/B volgens de werkelijke behoeften.

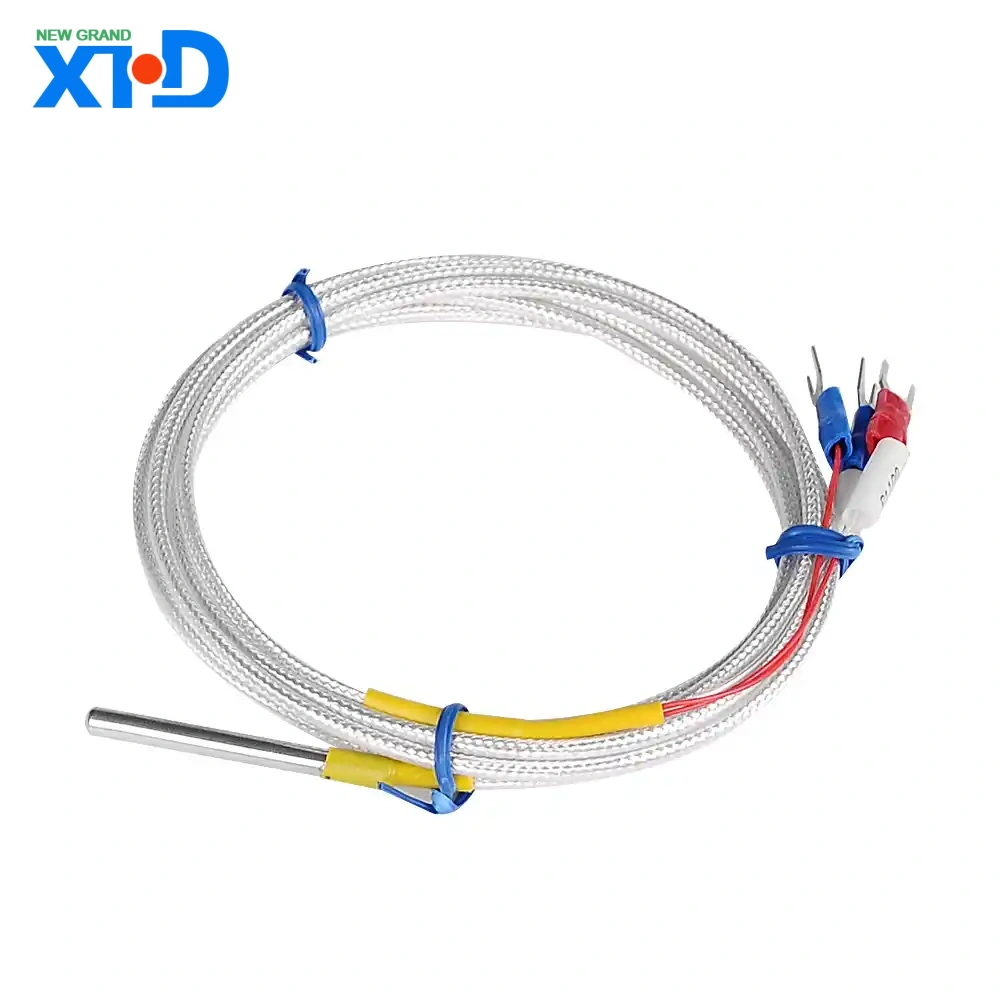

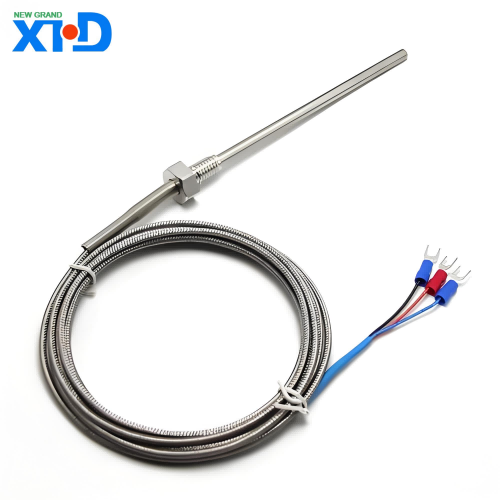

Installatiemethode: fixatie met schroefdraad (M8 × 1, G1/2, enz.), Flensinstallatie of directe invoeging.
Omgevingsvereisten: Hastelloy -behuizing moet worden geselecteerd voor corrosieve media; Warmte-dissipatiemouwen moeten worden geïnstalleerd in hoge drukomgevingen.
Uitgangssignaalovereenkomst: het 3-draads systeem kan fouten van loodweerstand elimineren, terwijl het 4-draads systeem geschikt is voor laboratoriumniveau-metingen.
8 、 Installatie en onderhoud
Installatiepunten:
Zorg ervoor dat het temperatuurdetectiegebied volledig contact heeft met het gemeten medium en de invoegdiepte is ≥ 15 keer de diameter van de beschermende buis.
Vermijd de draadbreuk veroorzaakt door mechanische spanning of trillingen.
Onderhoudssuggesties:
Regelmatige kalibratie (aanbevolen cyclus van 12 maanden).
Reinig de oppervlakteschaling van de sonde en controleer de oxidatiestatus van de bedradingsterminals.
9 、 Voorzorgsmaatregelen
PT100 moet worden gebruikt in combinatie met gespecialiseerde zenders of instrumenten en kunnen niet direct worden aangesloten op gewone spanningsingangapparaten.
Vermijd in omgevingen met sterke magnetische velden of plotselinge temperatuurveranderingen.
Het wordt aanbevolen om thermokoppels van het S-type te gebruiken wanneer de temperatuur groter is dan 850 ℃.
Door de bovenstaande kenmerken is PT100 -thermistor een onmisbare temperatuurdetectieoplossing op het gebied van industriële automatisering geworden. Neem voor verdere technische specificaties of aangepaste services contact op met ons technische team.
