S-type thermokoppel (schaal S) is een internationaal herkend edelmetaal thermokoppel, bestaande uit platina rhodiumlegering (platina 90%, rhodium 10%) als de positieve elektrode (SP) en puur platina als de negatieve elektrode (SN). Vanwege de uitstekende weerstand van hoge temperaturen, hoge precisie en langdurige stabiliteit, wordt het veel gebruikt bij industriële hoge-temperatuurmeting, wetenschappelijke onderzoeksexperimenten en precisie-instrumentenvelden, vooral geschikt voor oxiderende en inerte atmosfeeromgevingen.

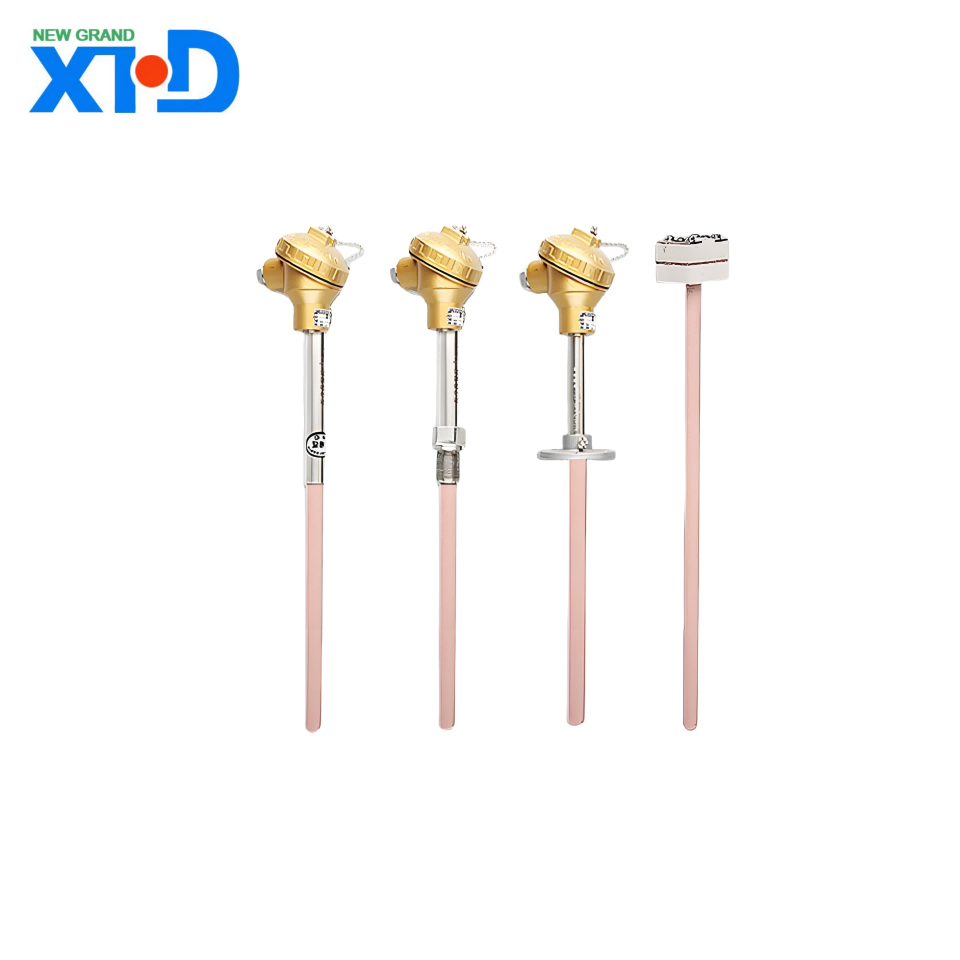

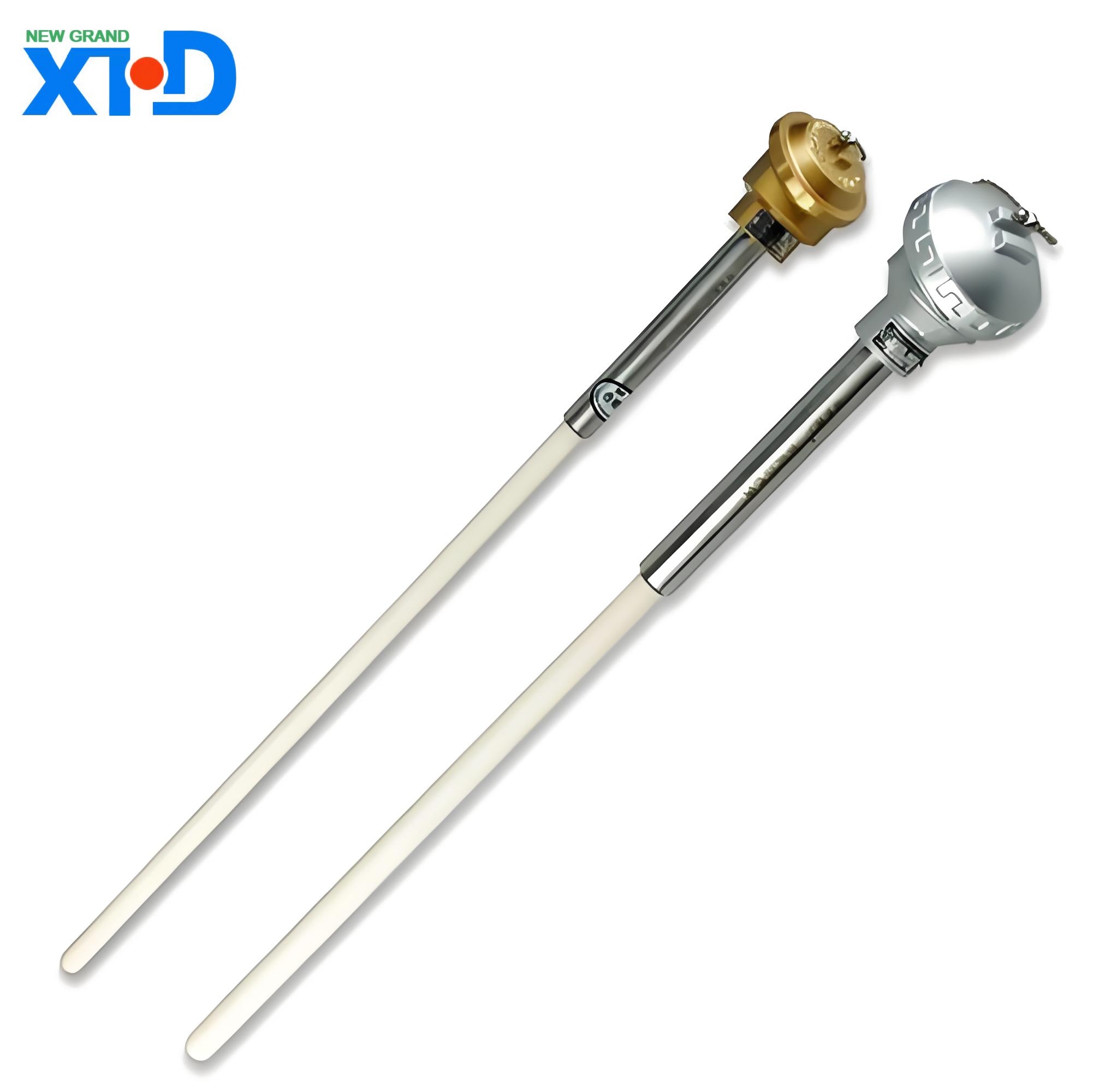

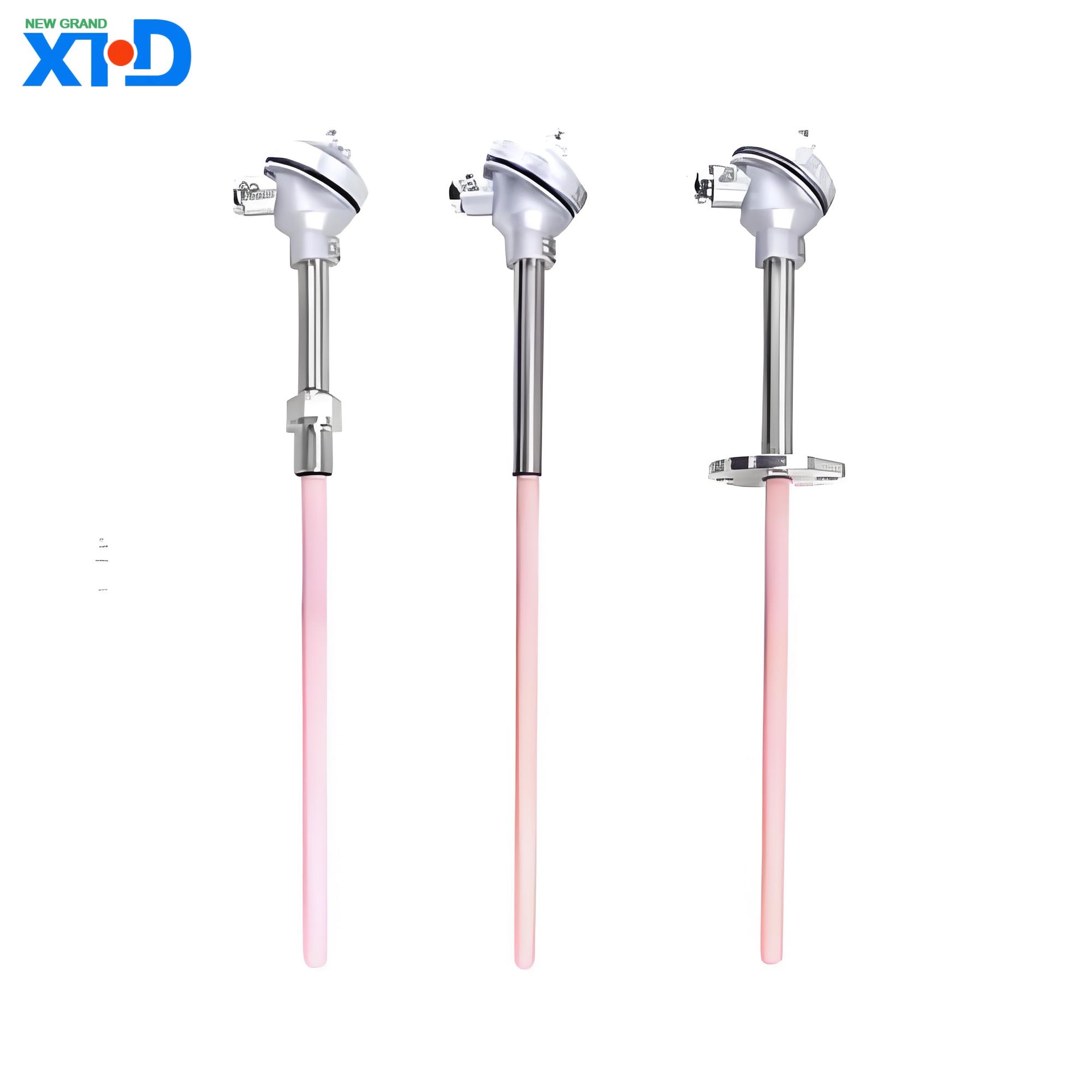

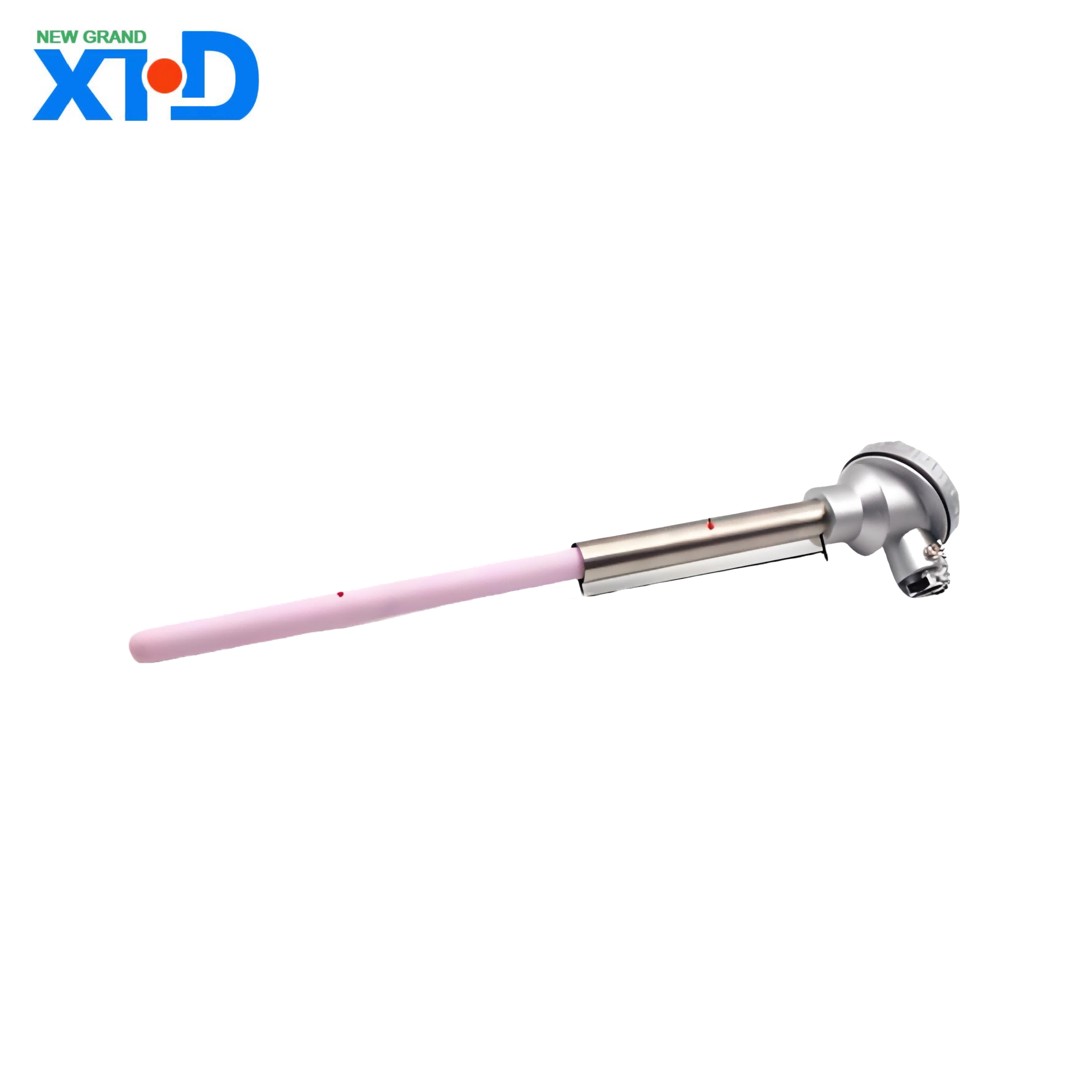

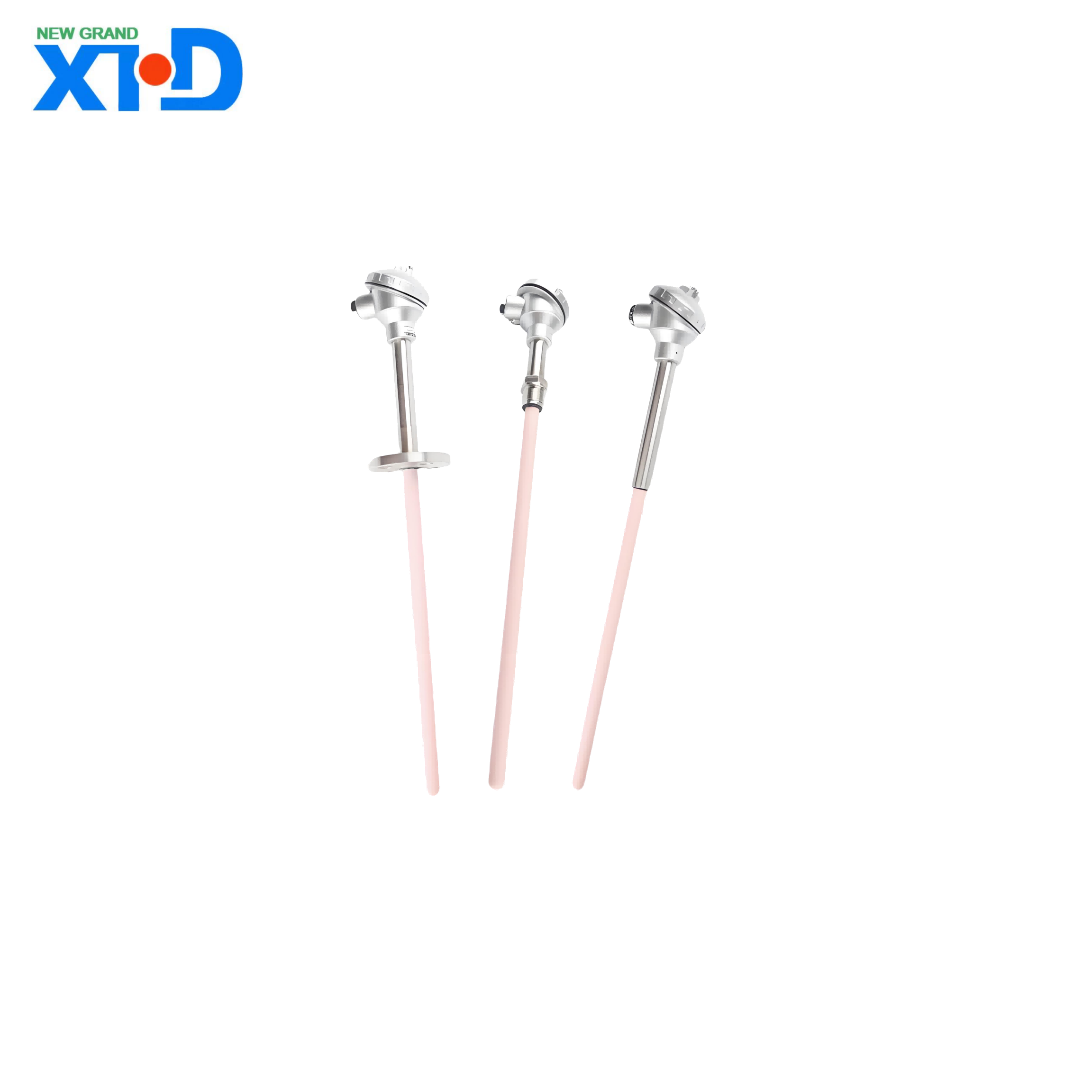

Productintroductie van S-type thermokoppel (platina rhodium 10 platinum thermokoppel)
1 、 Productoverzicht
S-type thermokoppel (schaal S) is een internationaal herkend edelmetaal thermokoppel, bestaande uit platina rhodiumlegering (platina 90%, rhodium 10%) als de positieve elektrode (SP) en puur platina als de negatieve elektrode (SN). Vanwege de uitstekende weerstand van hoge temperaturen, hoge precisie en langdurige stabiliteit, wordt het veel gebruikt bij industriële hoge-temperatuurmeting, wetenschappelijke onderzoeksexperimenten en precisie-instrumentenvelden, vooral geschikt voor oxiderende en inerte atmosfeeromgevingen.
2 、 Werkprincipe
Het S-type thermokoppel werkt op basis van het Seebeck-effect, wat betekent dat wanneer er een temperatuurverschil is tussen twee verschillende metaalgeleiders aan beide uiteinden, een thermo-elektrisch potentieel wordt gegenereerd. De temperatuurwaarde kan worden berekend door de thermo -elektrische potentiaal (MV) te meten. De temperatuur elektromotorische krachtrelatie voldoet aan de IEC 60584-1 internationale standaard, met een goede lineariteit, en presteert bijzonder goed in het hoge temperatuurbereik (boven 1000 ° C).
3 、 Technische parameters
Projectparameter Beschrijving
Divisienummer s
Temperatuurmeetbereik voor langdurig gebruik: 0 ~ 1450 ° C; Limiet op korte termijn: 1600 ° C (aanpasbaar tot 1700 ° C)
Nauwkeurigheidsniveau I: ± 1 ° C of ± 0,25% T (t is de gemeten temperatuur)
Niveau II: ± 1,5 ° C of ± 0,25% T
Standaard draaddiameter specificaties: 0,5 mm, 0,8 mm, 1,0 mm (optioneel pantser of keramische schede)
Beschermende buismateriaal: keramiek met hoge temperatuur (al ₂ o ∝), kwartsbuis, molybdeen titaniumlegering (aangepast volgens de gebruiksomgeving)
Reactietijd kale draadstatus: <1 seconde (bij 1600 ° C); Met beschermende buis: 3-10 seconden (afhankelijk van de diameter en materiaal)
4 、 Productfuncties
.
Uitstekende prestaties op hoge temperatuur
Kan lange tijd stabiel werken bij 1600 ° C, met uitstekende oxidatieweerstand, geschikt voor extreme omgevingen zoals metallurgie en glazen smeltovens.
.
Hoge precisie en stabiliteit
Repetitieve fout ≤ 0,1%, jaarlijkse drift <0,05%, die voldoen aan de zeer nauwkeurige temperatuurmeetvereisten van laboratoria en industrieën.
Sterk anti -vervuilingsvermogen
Platinum rhodiumlegeringsmateriaal is resistent tegen chemische corrosie, stabiel in zwavelhoudende, waterstof en andere atmosferen, en heeft een lange levensduur.
.
.
Internationale standaardisatie
In overeenstemming met normen zoals IEC 60584-1 en ASTM E230, compatibel met reguliere temperatuurregelingsinstrumenten.
5 、 Typische toepassingsgebieden
Industriële scenario's op hoge temperaturen: stalen smelten, keramische sintering, halfgeleiderwaferverwerking
Onderzoeksexperimenten: materiaalonderzoek op hoge temperatuur, testen van ruimtevaartmotoren
Energie -industrie: Monitoring van de uitlaat van gasturbine, de temperatuurregeling van de kernreactor
Laboratoriumapparatuur: hoge temperatuuroven, thermische analysator (TGA/DSC)
6 、 Selectiegids
Selectie van temperatuur- en beveiligingsbuis
.
≤ 1300 ° C: Keramische (Al ₂ o ∝) beschermende buis wordt aanbevolen voor hoge kosteneffectiviteit.
1300-1600 ° C: hoge zuiverheid Dichte keramische of molybdeen titaniumlegering beschermende buis is vereist.
Korte termijn 1700 ° C: Optionele kale draadstructuur zonder beschermende buis (vereist inerte atmosfeerbescherming).
.
Draaddiameter en responssnelheid
Hoe dunner de draaddiameter, hoe sneller de respons, maar de mechanische sterkte neemt af. Beveel een draaddiameter van 0,5 mm aan voor dynamische temperatuurmeting en 1,0 mm voor vaste installatie.
Selectie van verlengkabel
De compensatiedraad moet worden geselecteerd als SC (koper koper nikkellegering) type, met een werktemperatuur van -20 ~ 100 ° C om de nauwkeurigheid van de signaaloverdracht te garanderen.
7 、 Voorzorgsmaatregelen voor gebruik
.
Installatiespecificaties
Vermijd langdurig gebruik bij het verminderen van atmosferen zoals CO en H ₂, omdat dit kan worden overgebracht van de platina-elektrode.
De beschermende buis moet verticaal of horizontaal worden geïnstalleerd om mechanische trillingen te voorkomen die breuk veroorzaakt.
.
Vervuilingscontrole
.
Het is ten strengste verboden om in contact te komen met metalen dampen (zoals zink en lood), anders zal het de elektroden verontreinigen en thermo -elektrische potentiële drift veroorzaken.
Reinig regelmatig het oppervlakteoxide van de elektrode met 10% verdunde zoutzuur (alleen van toepassing op niet -keramische beschermende buizen).
.
Kalibratie en onderhoud
Voer elke 6 maanden vaste kalibratie van vaste puntkalibratie uit (zoals antimoonpunt 630,63 ° C, koperpunt 1084,62 ° C).
8 、 Marktvoordeel
Vergeleken met B-type en r-type thermokoppels, heeft S-type een hogere kosteneffectiviteit in het temperatuurbereik van 1300-1600 ° C; Vergeleken met goedkope metalen thermokoppels zoals k-type en n-type, wordt hun levensduur 3-5 keer verlengd, waardoor ze bijzonder geschikt zijn voor scenario's die een hoge betrouwbaarheid en nauwkeurigheid vereisen.
9 、 Serviceondersteuning
Zorg voor aangepaste oplossingen (zoals multi-point temperatuurmeting array, vacuümspecifieke verpakkingen)
