Het Type E-thermokoppel is een hoog-nauwkeurige temperatuursensor op basis van het Seebeck-effect, bestaande uit een nikkelchroomlegering (chromel, positieve elektrode) en een koperen nikkellegering (constantan, negatieve elektrode). Het staat bekend om zijn brede temperatuurmeetbereik, hoge gevoeligheid en uitstekende stabiliteit en wordt veel gebruikt in de industrie, wetenschappelijk onderzoek en temperatuurbewaking in extreme omgevingen.

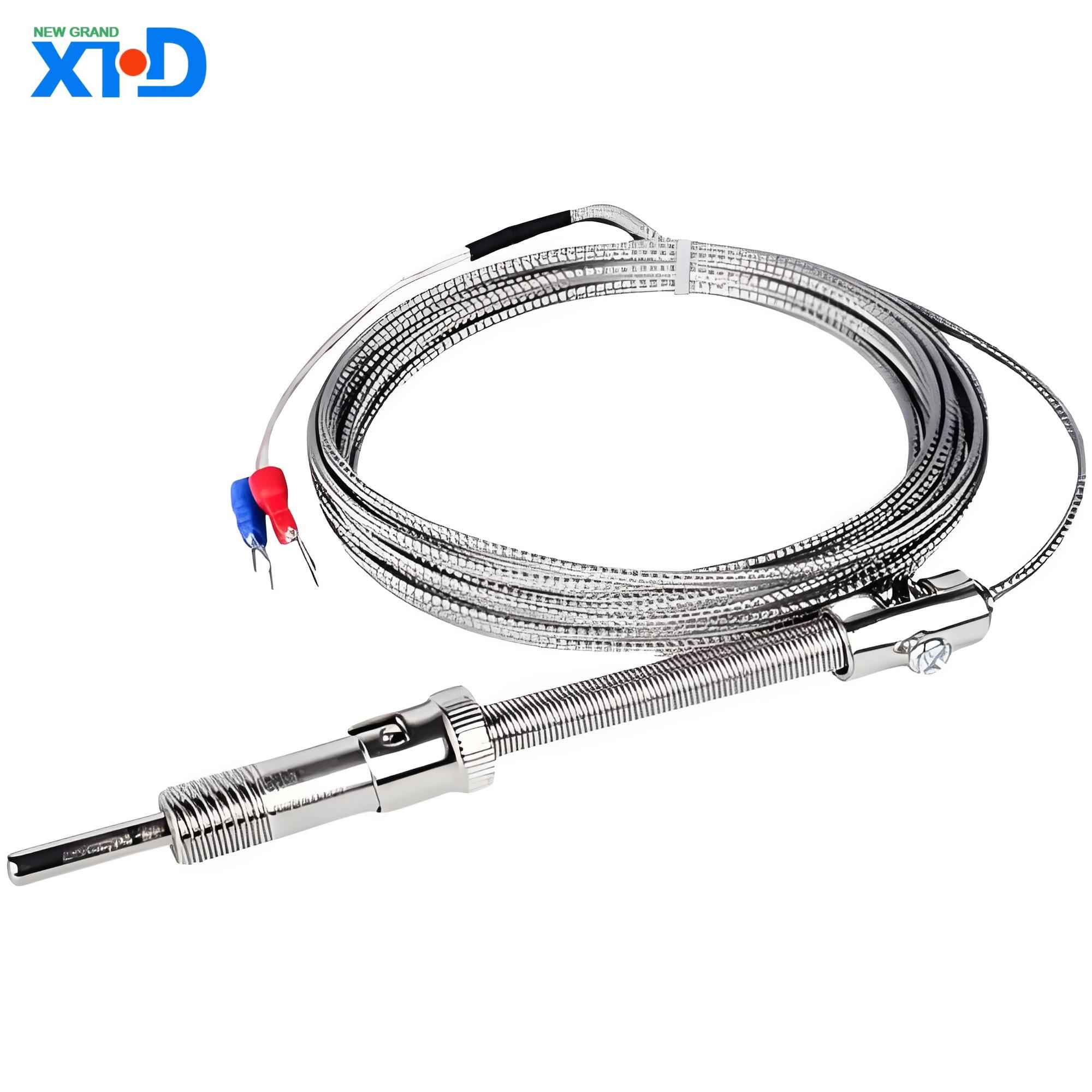

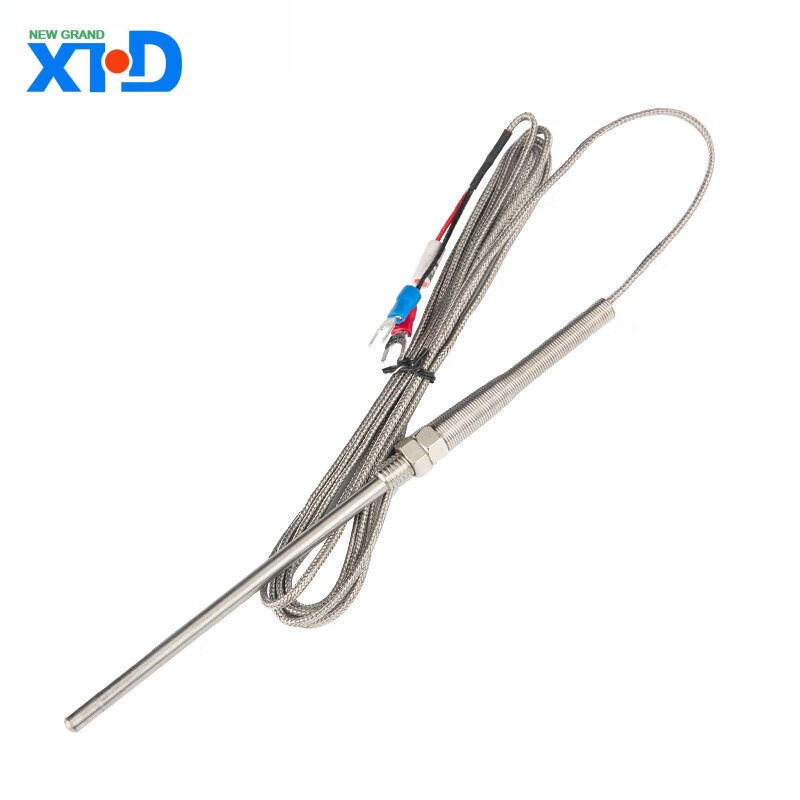

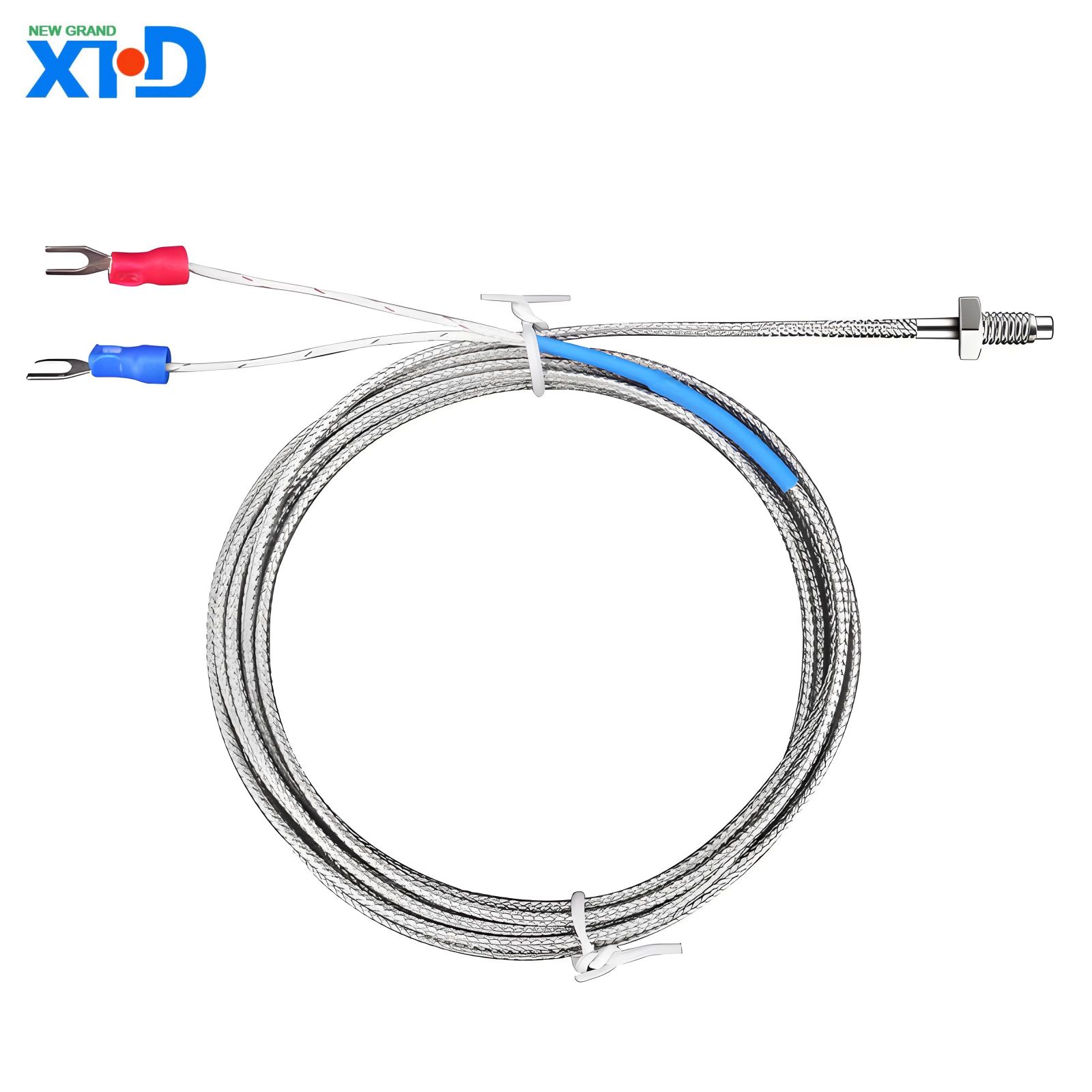

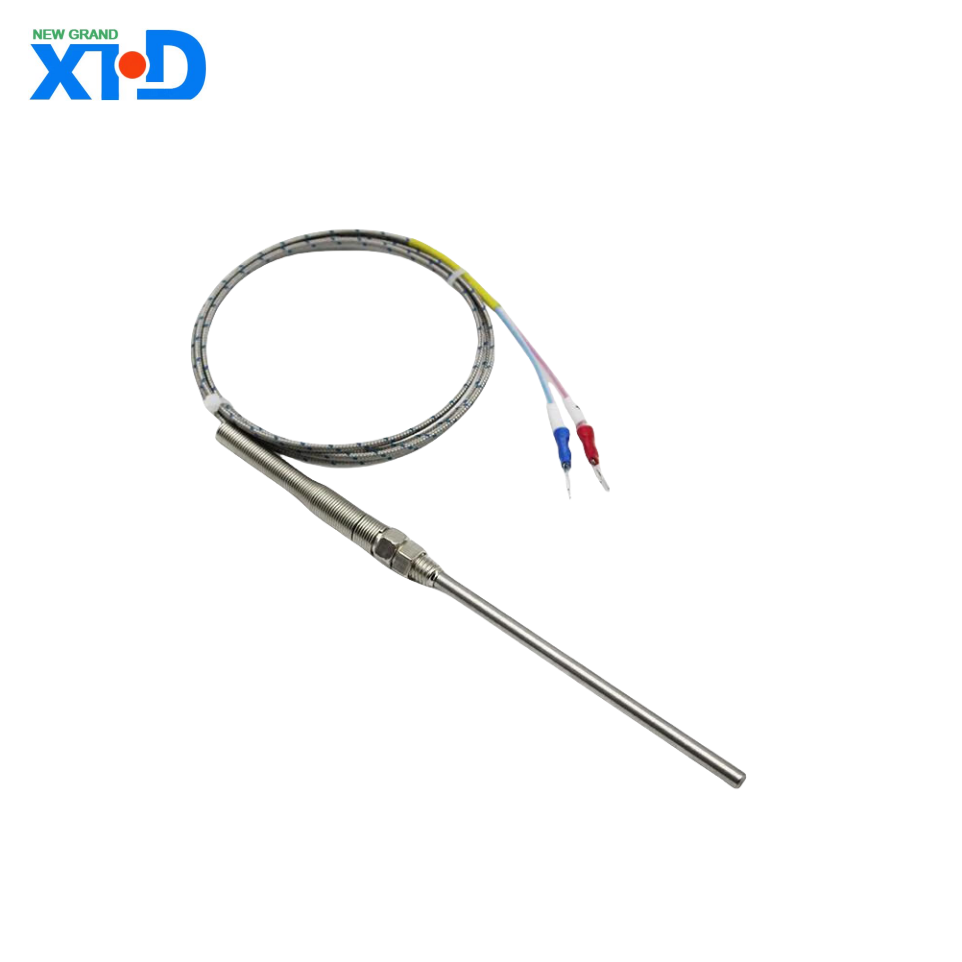

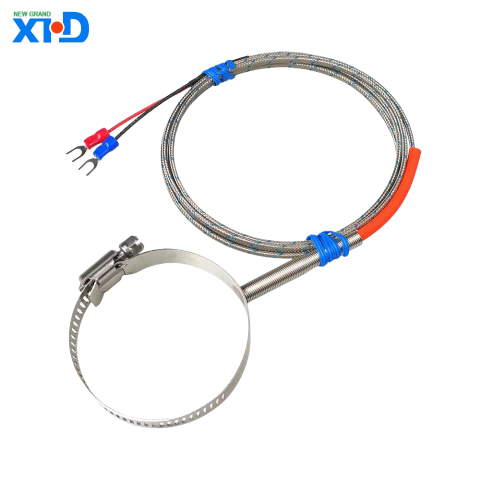

Inleiding tot e-type thermokoppelproducten
1 、 Overzicht
Het Type E-thermokoppel is een hoog-nauwkeurige temperatuursensor op basis van het Seebeck-effect, bestaande uit een nikkelchroomlegering (chromel, positieve elektrode) en een koperen nikkellegering (constantan, negatieve elektrode). Het staat bekend om zijn brede temperatuurmeetbereik, hoge gevoeligheid en uitstekende stabiliteit en wordt veel gebruikt in de industrie, wetenschappelijk onderzoek en temperatuurbewaking in extreme omgevingen.
2 、 Kernparameters
Parameterspecificaties
Temperatuurmeetbereik -200 ° C tot+900 ° C (kortetermijnpiek tot 1000 ° C)
Gevoeligheid van 68 µ v/° C (hoogst over het gehele bereik, meer dan 35% hoger dan k/j type)
Standaardnauwkeurigheid ± 1,7 ° C of ± 0,5% (0 ° C tot 900 ° C); Lage temperatuurbereik ± 1,7 ° C (-200 ° C tot 0 ° C)
Internationale standaard IEC 60584-1 ASTM E230 、 GB/T 16839
Draaddiameter 0,2 mm ~ 3,0 mm (optionele pantser/kale draad)
Reactietijd blootgesteld Type: 0,05 ~ 1 seconde (in gas); Met beschermende buis: 1-30 seconden (afhankelijk van materiaal en diameter)
3 、 Materialen en structuur
Positieve elektrode (EP): nikkelchroomlegering (chromel, 90% Ni+10% cr)
Negatieve elektrode (EN): koper nikkellegering (Constantan, 55% met+45% Ni)
Isolatielaag: magnesiumoxide (MGO) of keramische (temperatuurweerstand boven 1800 ° C)
Mantelmateriaal: 304 roestvrij staal (universeel), Inconel 600 (hoge temperatuur), tantalum (sterke corrosieve omgeving)
4 、 Unieke voordelen
Hoge gevoeligheid
Het uitgangssignaal van 68 µ v/° C overschrijdt veel dat van k-type (41 µ v/° C) en j-type (55 µ v/° C), waardoor het bijzonder geschikt is voor het detecteren van kleine temperatuurverschillen (zoals laboratoriumprecisie-instrumenten).
.
.
Breed temperatuuraanpassingsvermogen
.
Uitstekende prestaties met lage temperatuur:-Bij 200 ° C is de fout slechts ± 1,7 ° C, wat beter is dan het T-type thermokoppel (koperconstantan).
Oxidatieweerstand op hoge temperatuur: de stabiliteit ervan is beter dan die van J-type (ijzerconstantan) in een oxiderende atmosfeer.
.
Corrosieweerstand
Het negatieve elektrodemateriaal Constantan heeft een sterke weerstand tegen zwakke zuur- en alkalische omgevingen en is geschikt voor chemische reactievaten en voedselverwerkingapparatuur.
.
.
Hoge kosteneffectiviteit
De kosten zijn lager dan die van edelmetalen thermokoppels (zoals S-type platina rhodium), en het kan direct worden aangesloten op PLC- of DAQ-systemen zonder dat externe amplificatiecircuits nodig zijn.
.
5 、 Toepassingsscenario's
Industriële sector
Metallurgie: temperatuurbewaking van kristallizer van continue gietmachine (800 ~ 900 ° C)
Energie: Detectie van de uitlaattemperatuur van gasturbine (vereist inconelhuls)
Onderzoeksveld
Lage temperatuur experiment van supergeleidende materialen (met vloeibaar stikstofkoelsysteem)
Ruimtevaartuigen thermische vacuümtest (-150 ° C tot+250 ° C cyclus)
Op het gebied van het levensonderhoud van mensen
Voedselsterilisatieapparatuur (hogedrukstoomomgeving, temperatuurfout <± 1 ° C)
Medische cryogene opslag (-80 ° C ultra-lage temperatuur koelkast)
6 、 Selectiegids
Model Voorbeeld Toepasselijke scenario's aanbevolen configuratie
E-3M-1000-SS304 Universele industriële oven (0 ~ 800 ° C) 3 mm pantser, roestvrijstalen mantel, dubbele gat keramische isolatie
E-1.5M-2000 Inconel Aircraft Engine Test (corrosie met hoge temperatuur) 1,5 mm Micro-sonde, Inconel 600 SHEEDE
E-FEP-260 sterke zuuromgeving (zoals elektroplatingtank) met FEP-isolatie en tantalumbeschermingsbuis
7 、 Installatie en onderhoud
Installatiepunten
Vermijd mechanische spanning: buigradius ≥ 5 keer de draaddiameter om thermokoppel draadbreuk te voorkomen.
Cold End Compensation: het moet worden gecombineerd met een vriespuntsensor of elektronische compensatiemodule (zoals Max31855).
Onderhoudsuggesties
Regelmatige kalibratie: verifieer de nauwkeurigheid om de 6 maanden met behulp van een droge putoven (zie ASTM E2847).
Behandeling van de vervuiling: als de negatieve elektrode zwart oxideert en zwart wordt, reinig deze dan met 10% zoutzuur en veeg deze af met alcohol.
8 、 Veelgestelde vragen en antwoorden
V1: Fluctueert het uitgangssignaal sterk?
Reden: koud uiteinde niet gecompenseerd of elektromagnetische interferentie (zoals in de buurt van de frequentieomvormer).
Oplossing: installeer een afschermingslaag en gebruik een geïsoleerde temperatuurzender.
V2: Korte levensduur in hoge temperatuurbereik?
Reden: het schede -materiaal is niet bestand tegen oxidatie (zoals misbruik van 304 roestvrij staal boven 900 ° C).
Oplossing: vervang Inconel 601 omhulsel of keramische gecoate sonde.
9 、 Samenvatting
Thermokoppels van het type e-type zijn een ideale keuze voor metingen op gemiddelde en lage temperatuur vanwege hun hoge gevoeligheid, breed bereik en sterk aanpassingsvermogen van het omgevingsomgevingen. Aangepaste ontwerpen voor verschillende werkomstandigheden, zoals geminiaturiseerde sondes of speciale schede -materialen, kunnen de prestaties en kosten verder optimaliseren. Voor extreme omgevingsscenario's zoals nucleaire straling of ultrahoge spanning, wordt het aanbevolen om een speciale signaalconditioneringsmodule te gebruiken.
