PI-verwarmingsplaat

I. Productoverzicht

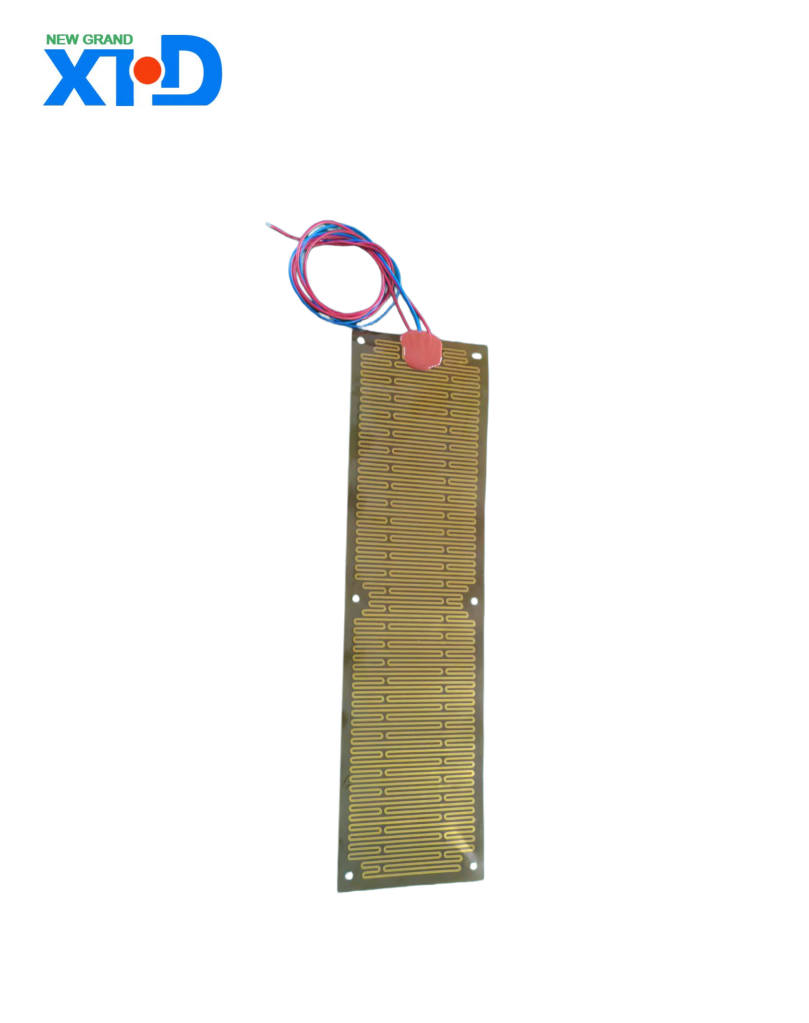

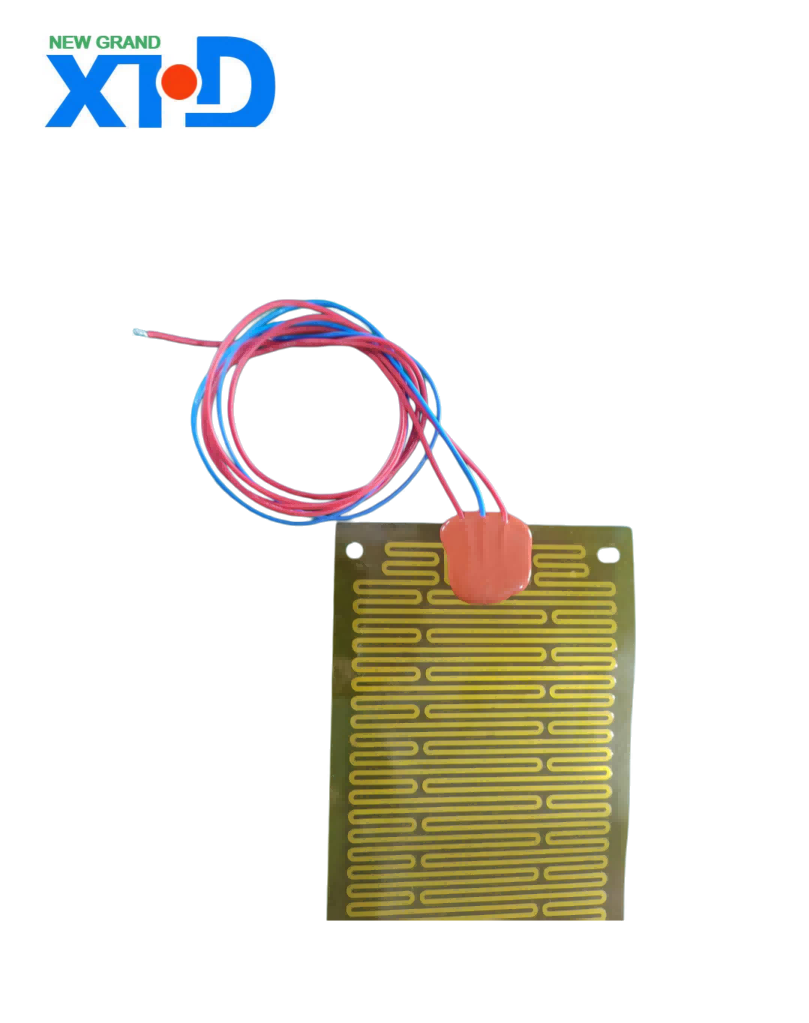

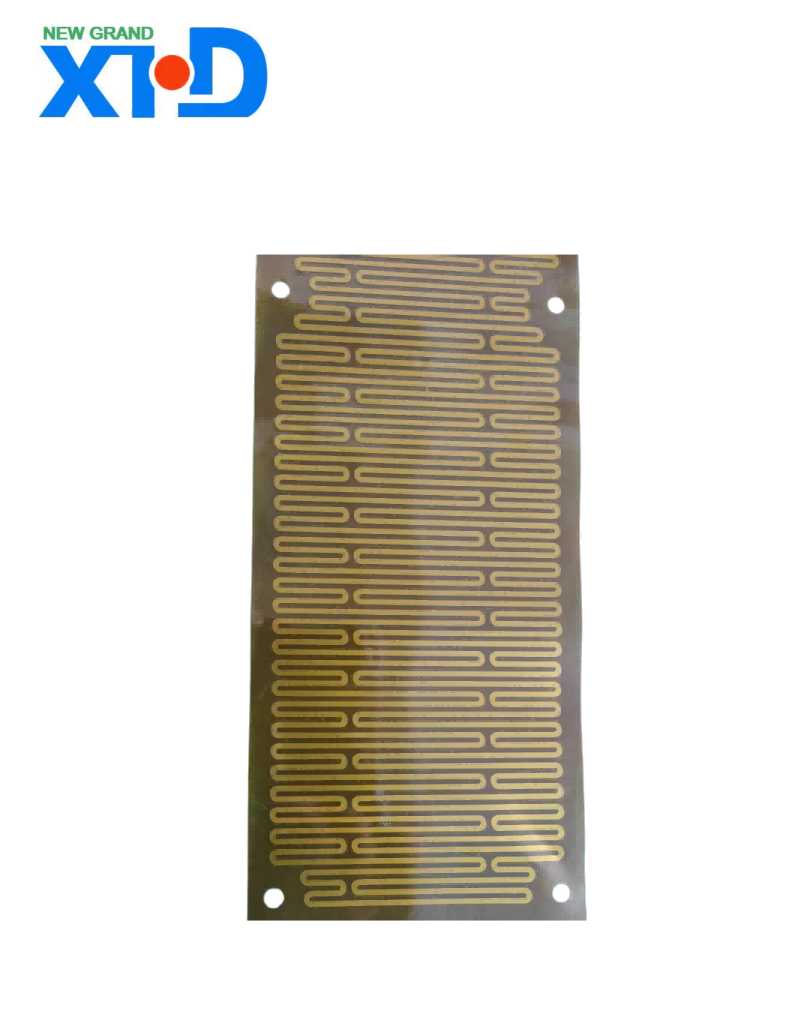

PI-verwarmingsplaat, ook bekend als elektrische verwarmingsfilm van polyimidefilm, is een flexibel elektrisch verwarmingselement gemaakt van polyimidefilm als buitenste isolator en metaalfolie, metaaldraad of geëtste verwarmingsplaat van nikkel-chroomlegering als het binnenste geleidende verwarmingslichaam, dat thermisch is gebonden onder hoge temperatuur en druk. Dit product, met zijn kenmerken van zachtheid en buigbaarheid, ultradunheid, uniforme verwarming, goede isolatie en hoge temperatuurbestendigheid, wordt op grote schaal gebruikt in verschillende gebieden, zoals de lucht- en ruimtevaart, de industrie, medische apparatuur, consumentenelektronica, nieuwe energie en auto-uitrusting. Het kan snelle verwarming en nauwkeurige temperatuurregeling bereiken, waardoor betrouwbare temperatuurbescherming wordt geboden voor apparatuur op verschillende gebieden.

II. Productmodellen en classificatie (I) Classificatie op basis van temperatuurbestendigheidsniveau Conventionele PI-verwarmingsplaten: Met een bedrijfstemperatuur op lange termijn tot 200℃ zijn ze geschikt voor de meeste scenario's met gematigde temperatuurvereisten, zoals batterijverwarming in consumentenelektronica en patiëntverwarmingsapparatuur in medische apparatuur.

PI-verwarmingsplaat voor hoge temperaturen: het is bestand tegen temperaturen tot 300 ℃ en kan langdurig worden blootgesteld aan 250 ℃, toonaangevend in de sector. Het is geschikt voor elektrische verwarmingsproducten die hoge verwarmingstemperaturen vereisen, zoals stijltangen, instant hete kopjes, koffiezetapparaten en stoomstrijkijzers.

(2) Ingedeeld per toepassingsgebied: Speciale PI-verwarmingsplaten voor de lucht- en ruimtevaart- en militaire industrie: Gecertificeerd volgens de nationale militaire standaard GJB9001C-2017, bezitten ze aanpassingsvermogen aan extreme temperatuuromgevingen en weerstand tegen trillingen en schokken, waardoor ze geschikt zijn voor thermische beheersystemen in lucht- en ruimtevaartapparatuur zoals satellieten in een polaire baan/geostationaire baan en draagraketten uit de Long March-serie.

PI-verwarmingsplaat speciaal voor nieuwe energievoertuigen: Het wordt voornamelijk gebruikt voor het verwarmen en isoleren van lithiumbatterijpakketten, waardoor de normale laad- en ontlaadprestaties van de batterij worden gegarandeerd in omgevingen met lage temperaturen. Het kan ook worden toegepast op scenario's zoals het ontdooien van de achteruitkijkspiegels en stoelverwarming.

PI-verwarmingsplaat speciaal voor medische apparatuur: Het kan worden gebruikt voor het verwarmen van chirurgische instrumenten, apparaten voor het verwarmen van patiënten, bloedanalysatoren en andere medische apparatuur, en voldoet aan de eisen van nauwkeurige temperatuurregeling en hygiëneveiligheid in medische scenario's.

PI-verwarmingsplaat voor consumentenelektronica: geschikt voor batterijverwarming en schermontwaseming van apparaten zoals smartphones en tabletcomputers, maar ook voor schoonheids- en kappersapparatuur zoals stijltangen, krultangen en schoonheidsinstrumenten.

III. Technische kernparameters (I) Elektrische prestatieparameters Bedrijfsspanning: 0 - 480 V, aanpasbaar volgens verschillende toepassingsscenario's om te voldoen aan de spanningsvereisten van verschillende apparaten.

Vermogensdichtheid: De oppervlaktevermogensdichtheid van conventionele modellen kan 7,8 W/cm² bereiken, en sommige producten kunnen worden aangepast binnen het bereik van 0,15 - 7,8 W/cm² volgens specifieke behoeften, waardoor efficiënte verwarming in kleine ruimtes wordt gegarandeerd.

Isolatieweerstand: ≥500Ω. Voor sommige hoogwaardige producten is de diëlektrische sterkte bij UDC 500V ≥ 200MΩ, wat uitstekende elektrische isolatieprestaties aantoont en een veilig gebruik garandeert.

Elektrische weerstand: UAC ≥ 2000 V, bestand tegen hoge spanningspieken, waardoor veiligheidsongevallen als gevolg van elektrische storingen worden vermeden.

Weerstandstolerantie: De nominale waarde is ±10% en de tolerantie voor sommige producten kan oplopen tot ±2%, waardoor de stabiliteit en consistentie van het verwarmingsvermogen wordt gegarandeerd.

(II) Thermische prestatieparameters Bedrijfstemperatuurbereik: De bedrijfstemperatuur op lange termijn voor het conventionele type is ≤232 ℃, met een laag temperatuurbereik tot -60 ℃; het hogetemperatuurtype is bestand tegen temperaturen tot 300℃ en kan gedurende langere perioden werken bij temperaturen tot 250℃, waardoor het geschikt is voor extreem zware temperatuuromgevingen.

Opwarmsnelheid: Sommige producten kunnen snel opwarmen in slechts 20 seconden en zijn in staat elektrische energie snel om te zetten in thermische energie, waardoor de temperatuur snel stijgt.

Temperatuuruniformiteit: Door gebruik te maken van een vlakke verwarmingsmethode is de warmteverdeling uniform, waardoor temperatuurverschillen op het verwarmde oppervlak binnen een smal bereik worden gehouden, wat voldoet aan scenario's met hoge eisen aan temperatuuruniformiteit.

(III) Mechanische prestatieparameters: Dikte: Typisch variërend van 0,13 tot 0,4 mm, waarbij conventionele producten een dikte van ongeveer 0,2 mm hebben. Sommige ultradunne producten kunnen een dikte van slechts 0,08 mm hebben. Het lichtgewicht en dunne ontwerp zorgt voor een kleine footprint, wat installatie en integratie vergemakkelijkt.

Gewicht: ≤278 g/m², met een gewicht van slechts 0,023 - 0,037 g/cm², waardoor het totale gewicht van de apparatuur effectief wordt verminderd, vooral geschikt voor gewichtsgevoelige toepassingen in de lucht- en ruimtevaart, consumentenelektronica en andere gebieden.

Buigradius: Het kan minimaal 1,0 mm bereiken, beschikt over een uitstekende flexibiliteit, kan worden gebogen en gevouwen en kan zich zelfs aanpassen aan de oppervlakken van objecten met verschillende vormen, waardoor het zich aanpast aan een breed scala aan complexe installatieomgevingen.

Levensduur: tot 60.000 uur, aanzienlijk langer dan traditionele verwarmingsdraden. Geschikt voor toepassingen met hoge betrouwbaarheid, waardoor de onderhoudskosten van apparatuur worden verlaagd.

IV. Productstructuur en productieproces (I) Productstructuur PI-verwarmingsplaten hebben doorgaans een drielaagse structuur. De eerste en derde lagen zijn isolatielagen van polyimide (PI)-film, met diktes die doorgaans variëren van 0,05 tot 0,08 millimeter, waardoor uitstekende elektrische isolatie en mechanische beschermingseigenschappen worden geboden. De middelste laag is een metalen verwarmingselement, zoals geëtste verwarmingsplaten van roestvrij staal, koper, ijzer-chroom-aluminium of nikkel-chroomlegeringen, die door middel van precisie-etstechnologie tot op maat gemaakte verwarmingscircuits worden verwerkt om een ​​efficiënte en uniforme verwarming te bereiken.

(2) Voorbereiding van basismaterialen voor het productieproces: Selecteer zeer zuivere polyimidefilm en metaalfolie om de kwaliteitsstabiliteit van grondstoffen te garanderen.

Circuitetsen: Met behulp van precisie-etstechnologie wordt het metalen substraat verwerkt tot een ontworpen verwarmingscircuit, waardoor de nauwkeurigheid en consistentie van het circuit wordt gegarandeerd.

Heetpersen bij hoge temperatuur: het geëtste metalen verwarmingselement en de polyimidefilm worden gelamineerd via een thermisch bindingsproces bij hoge temperatuur en hoge druk (temperatuur 200 - 350 ℃, druk 5 - 15 MPa) om een ​​geïntegreerde structuur te vormen, die de robuustheid en stabiliteit van het product.

Prestatietesten: het uitvoeren van verschillende tests op eindproducten, waaronder elektrische, thermische en mechanische prestatietests, om ervoor te zorgen dat de producten aan de kwaliteitsnormen voldoen.

5. Productvoordelen: Flexibele pasvorm: Zacht en buigbaar, het kan zich aanpassen aan de verwarmingsbehoeften van verschillende complexe vormen van oppervlakken. Zonder de structuur van de apparatuur aan te passen, kan het perfect op verschillende onregelmatige oppervlakken passen, waardoor het probleem wordt opgelost dat traditionele verwarmingsplaten niet op onregelmatige apparatuur kunnen passen.

Efficiënt en nauwkeurig: met een uniforme warmteopwekking en een thermische geleidbaarheid van >2W/(m・K) kan het elektrische energie snel omzetten in thermische energie, waardoor snelle verwarming en nauwkeurige temperatuurregeling worden bereikt, en wordt voldaan aan de hoge precisie-eisen voor temperatuurregeling op verschillende gebieden.

Veilig en betrouwbaar: met uitstekende isolatie en hoge temperatuurbestendigheid behoudt het stabiele elektrische prestaties en mechanische sterkte, zelfs onder extreme temperatuuromstandigheden en complexe werkomgevingen, waardoor veiligheid en betrouwbaarheid tijdens gebruik worden gegarandeerd.

Sterk maatwerk: er kan een aangepast ontwerp worden geleverd voor productparameters zoals grootte, vorm, vermogen en spanning, afhankelijk van de specifieke behoeften van de klant, en voldoet aan de persoonlijke vereisten voor verschillende toepassingsscenario's.

Energiebesparing en milieubescherming: Hoge thermische efficiëntie, in staat om het energieverbruik aanzienlijk te verminderen, en voldoet aan de eisen van de moderne samenleving op het gebied van energiebesparing en milieubescherming.

VI. Gedetailleerde uitleg van toepassingsscenario's (I) Lucht- en ruimtevaartveld In lucht- en ruimtevaartapparatuur zoals satellieten en draagraketten worden PI-verwarmingsplaten voornamelijk gebruikt in thermische beheersystemen om de normale werking van de apparatuur onder extreme temperatuuromstandigheden te garanderen. PI-verwarmingsplaten geproduceerd door Shanghai Changqing Industrial zijn bijvoorbeeld op grote schaal toegepast in de thermische beheersystemen van Chinese meteorologische satellieten in een polaire baan en communicatiesatellieten in een geostationaire baan. Operationele gegevens in een baan om de aarde geven aan dat ze met succes zijn aangepast aan verschillende satellietmodellen, zoals navigatiesatellieten en satellieten voor wetenschappelijke experimenten, waarbij talloze toepassingscertificeringen in de ruimte zijn verkregen en positieve feedback van gebruikers van satellietmodellen.

(II) Verwarming en isolatie van lithiumbatterijpakketten in de sector van nieuwe energievoertuigen: In omgevingen met lage temperaturen kunnen PI-verwarmingsplaten zorgen voor verwarming en isolatie voor lithiumbatterijpakketten, waardoor de batterijactiviteit wordt verbeterd, normale laad- en ontlaadprestaties worden gegarandeerd en de levensduur van de batterij wordt verlengd.

Verwarming van carrosserieaccessoires: wordt gebruikt voor het ontdooien van de achteruitkijkspiegels, stoelverwarming, oliecarterverwarming, enz., om het rijcomfort en de veiligheid te verbeteren.

(III) Verwarming van chirurgische instrumenten op het gebied van medische apparatuur: Door chirurgische instrumenten op de juiste temperatuur te houden, kan ongemak voor patiënten als gevolg van extreem lage temperaturen worden voorkomen, terwijl de prestaties van de chirurgische instrumenten worden verbeterd.

Apparatuur voor het verwarmen van patiënten: zoals medische matrassen, verwarmingsdekens, enz., Biedt een warme en comfortabele behandelomgeving voor patiënten, wat bevorderlijk is voor hun herstel.

Temperatuurregeling van diagnostische apparatuur: In diagnostische apparatuur zoals hematologieanalysatoren en biochemische analysatoren zorgen PI-verwarmingsplaten ervoor dat reagentia en monsters op de juiste temperatuur reageren, waardoor de nauwkeurigheid van diagnostische resultaten wordt verbeterd.

(4) Batterijverwarming voor mobiele apparaten in de consumentenelektronicasector: In koude omgevingen wordt het gebruikt om de batterijen van apparaten zoals smartphones en tabletcomputers te verwarmen, waardoor de levensduur en prestaties van de batterij worden verbeterd.

Schoonheids- en kappersapparatuur: In apparaten zoals stijltangen, krultangen en schoonheidsinstrumenten kunnen PI-verwarmingsplaten snel opwarmen en een stabiele temperatuur behouden, waardoor ze voldoen aan de precieze temperatuurvereisten van schoonheids- en kapperszaken.

(5) Antivries en ontdooiing van industriële apparatuur op industrieel gebied: gebruikt voor antivries en ontdooiing van geldautomaten buitenshuis, camerabehuizingen, LCD's (liquid crystal displays), optische apparatuur, enz., om de normale werking van apparatuur in omgevingen met lage temperaturen te garanderen.

Industriële verwarming en temperatuurregeling: Onder complexe werkomstandigheden zoals smelten op hoge temperatuur, koeling op lage temperatuur en constant temperatuurbehoud kunnen PI-verwarmingsplaten zorgen voor een nauwkeurige en stabiele temperatuurregeling, waardoor de industriële productie-efficiëntie en productkwaliteit worden verbeterd.

VII. Installatie- en gebruiksinstructies (I) Installatiemethode: Zelfklevende achterkant: Sommige producten worden geleverd met lijm aan de achterkant, die direct op het oppervlak kan worden geplakt dat verwarming nodig heeft. De installatie is eenvoudig en snel, geschikt voor vlakke of licht gebogen oppervlakken.

Mechanische bevestiging: Voor scenario's met aanzienlijke trillingen of hoge eisen aan de stevigheid van de installatie kunnen mechanische methoden zoals schroeven en gespen worden gebruikt voor bevestiging.

Ingebouwde installatie: Tijdens de ontwerpfase van de apparatuur kan de PI-verwarmingsplaat in de apparatuur worden ingebed om een ​​geïntegreerd ontwerp te bereiken, ruimte te besparen en het esthetische uiterlijk van de apparatuur te verbeteren.

(II) Voorzorgsmaatregelen bij gebruik: Vermijd overbelasting: Houd u strikt aan het nominale vermogen en de nominale spanning van het product om productschade of veiligheidsongevallen veroorzaakt door overbelasting te voorkomen.

Voorkom krassen door scherpe voorwerpen: Het oppervlak van de PI-verwarmingsplaat is relatief kwetsbaar, dus vermijd contact met scherpe voorwerpen om te voorkomen dat de isolatielaag bekrast raakt, wat de elektrische isolatieprestaties zou kunnen beïnvloeden.

Regelmatige inspectie en onderhoud: Inspecteer regelmatig het uiterlijk en de elektrische prestaties van de PI-verwarmingsplaat en vervang deze onmiddellijk als er afwijkingen worden gevonden om een ​​normaal gebruik van het product te garanderen.

Voldoe aan de veiligheidsvoorschriften: Zorg ervoor dat producten de juiste veiligheidscertificeringen hebben op basis van de productverkoopmarkt, zoals UL (Verenigde Staten), CE (Europese Unie), RoHS (Restriction of Hazardous Substances), enz. Volg tijdens de installatie en het gebruik de relevante veiligheidsspecificaties.

VIII. Kwaliteitscertificering en after-sales service (I) Kwaliteitscertificering Internationale certificering: Sommige producten zijn geslaagd voor internationale certificeringen zoals UL, CE en RoHS en voldoen daarmee aan de kwaliteits- en milieubeschermingseisen van de internationale markt.

Binnenlandse certificering: Gespecialiseerde producten voor de lucht- en ruimtevaart- en militaire industrie zijn geslaagd voor de nationale militaire standaardcertificering GJB9001C-2017; sommige ondernemingen hebben ook ISO 9001-, IATF 16949- en andere certificeringen voor kwaliteitsmanagementsystemen verkregen, waardoor de stabiliteit en betrouwbaarheid van de productkwaliteit wordt gegarandeerd.

(II) Aangepaste after-sales service: wij bieden klanten one-stop-services op maat, variërend van productontwerp, prototyping tot productie. We regelen professionele technische teams om met klanten te communiceren en ervoor te zorgen dat de producten aan hun individuele behoeften voldoen.

After-sales garantie: Wij bieden een bepaalde periode productgarantieservice. Als het product tijdens de garantieperiode niet-menselijke kwaliteitsproblemen vertoont, kunnen klanten genieten van gratis reparatie- of vervangingsdiensten. Daarnaast hebben we een uitgebreid after-sales-klantenservicesysteem opgezet om snel te reageren op vragen en klachten van klanten, waardoor klanten hoogwaardige after-salesdiensten kunnen krijgen.
