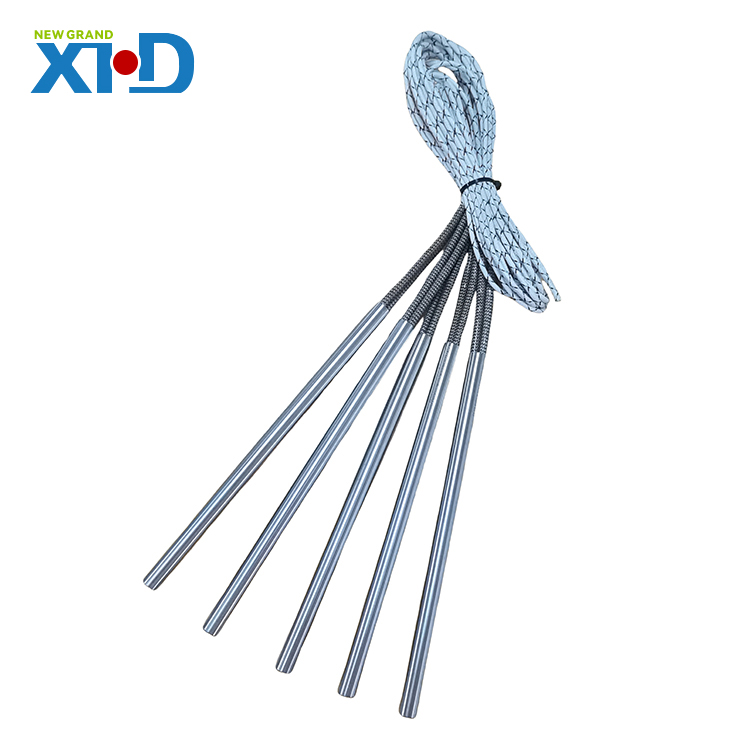

Cartridge -kachelvariëren in maximale temperatuur, vermogensdichtheid, lengte, enz., Dus er zijn verschillende soorten en verschillende manieren van verwarming.
De basisstructuur van alle verwarmingselementen van de patroonverwarming is hetzelfde in termen van bedrading, kerndraad en schaal, maar de gebruikte metalen, draden en kerndraden zijn verschillend. Het materiaal van de cartridge -verwarming bepaalt grotendeels de kwaliteit en het leven.
1. Thermokoppelpatroonverwarming
Patroonverwarming met thermokoppels verwarmen het oppervlak rechtstreeks en gebruiken complexe formules om wattage, dichtheid en pasvorm te bepalen. Het interne thermokoppel is de schede temperatuur, waardoor ze zeer nuttig zijn in situaties waar de ruimte beperkt is. De voeding en sensorkabel van het thermokoppel worden samen buiten de schede geplaatst. Er zijn verschillende thermokoppelcartridge -kachelOntworpen voor specifieke toepassingen. Thermokoppels kunnen worden geïnstalleerd in het midden of in de verwarming.
2. Flens cartridge -verwarming
Flenscartridge -kachels kunnen worden aangesloten op het te verhit onderdeel en de flens is permanent aan het buitenste uiteinde van de verwarming bevestigd. Dit type configuratie zorgt voor een veiligere installatie van de verwarming.
3. Geswaged cartridge -kachels
Tijdens het swagingproces worden alle elementen toegevoegd aan de verwarming, inclusief de kern, weerstandsdraad en oxidepoeder, voorafgaand aan het zwaaiproces. Mechanische swaging dwingt de verwarming in een matrijs die de diameter beperkt en vermindert en de interne componenten compacteert. Dit proces verbetert het warmteoverdrachtsproces en verbetert de efficiëntie.
4. Micro -cartridge -kachels
De specificaties voor microcartridge -kachelzijn drie centimeter lang of minder en 3,175 mm, 3,97 mm, een diameter van 4,76 mm. De buitenkant van micro -cartridge -kachels is meestal gemaakt van 304 of 316 roestvrij staal. De meeste microverwarmers zijn schok- en trillingsbestendig en diëlektrisch sterk.
5. Cartridge-kachels van meerdere zones
Voor meerdere zone cartridge-kachels heeft elk deel van de verwarming zijn eigen wondspoel en stroomdraad, met twee leads voor elke zone. In sommige configuraties hebben de zones een enkele gemeenschappelijke draad voor een van de leads, waardoor de afzonderlijke secties controleren. Een voordeel van een meerdere zonesysteem is de mogelijkheid om een zone af te sluiten wanneer deze niet nodig is, waardoor de vereiste energie wordt verminderd.
Naast de bovenstaande typen zijn er veel andere soortencartridge -kachel. Als u geïnteresseerd bent, kunt u ons raadplegen!
