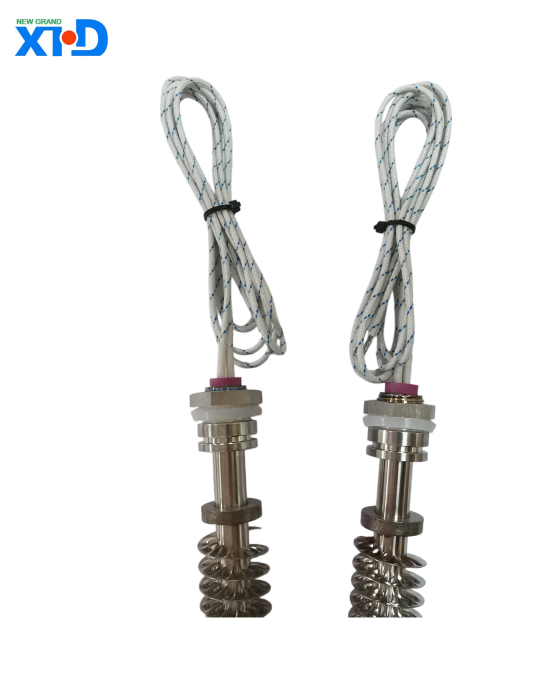

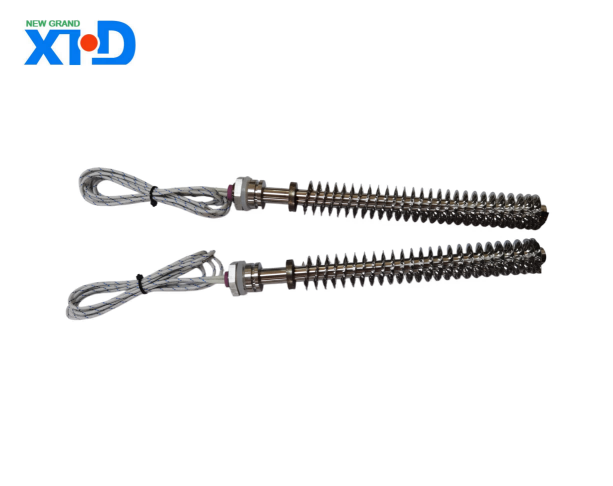

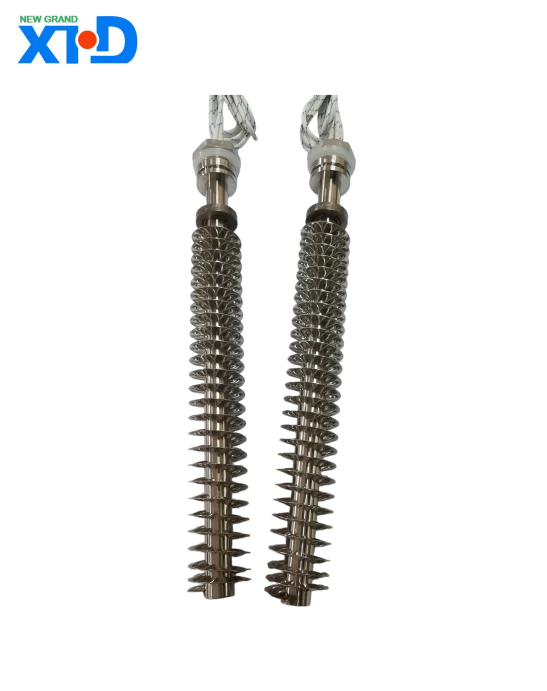

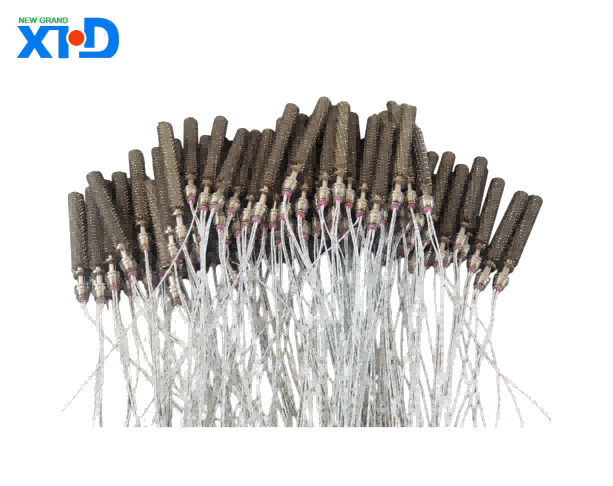

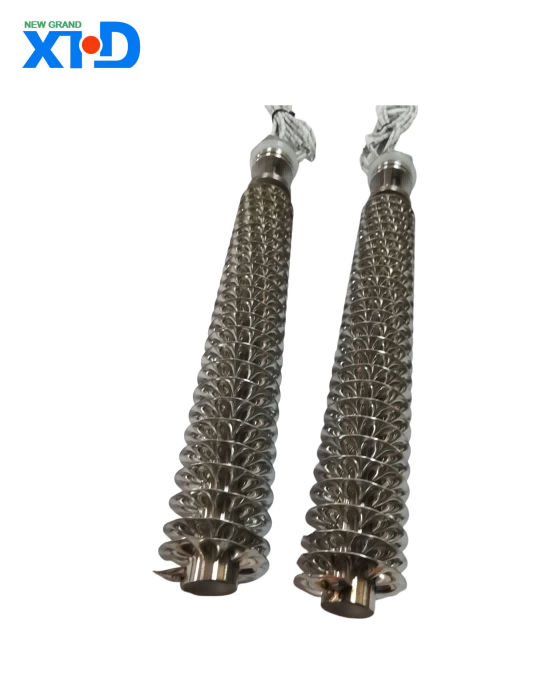

Een lamellenpatroonverwarmer is een verwarmingselement dat speciaal is ontworpen voor efficiënte warmteoverdracht. Door warmteafvoervinnen aan de patroonverwarmers toe te voegen, worden het warmteoverdrachtsgebied en de thermische efficiëntie aanzienlijk verbeterd. Het wordt veel gebruikt op veel gebieden, zoals luchtverwarming, ovendroging, HVAC en industriële procesverwarming. Het product heeft de kenmerken van een compacte structuur, eenvoudige installatie en een lange levensduur. Het kan op stabiele wijze warmte afgeven onder complexe werkomstandigheden en voldoen aan de nauwkeurige temperatuurbeheersingsbehoeften van verschillende scenario's.
Productspecificatie voor patroonverwarmers met vinnen
1. Productoverzicht
Een lamellenpatroonverwarmer is een verwarmingselement dat speciaal is ontworpen voor efficiënte warmteoverdracht. Door warmteafvoervinnen aan de patroonverwarmers toe te voegen, worden het warmteoverdrachtsgebied en de thermische efficiëntie aanzienlijk verbeterd. Het wordt veel gebruikt op veel gebieden, zoals luchtverwarming, ovendroging, HVAC en industriële procesverwarming. Het product heeft de kenmerken van een compacte structuur, eenvoudige installatie en een lange levensduur. Het kan op stabiele wijze warmte afgeven onder complexe werkomstandigheden en voldoen aan de nauwkeurige temperatuurbeheersingsbehoeften van verschillende scenario's.
2, Kernparameters
(1) Belangrijkste structurele parameters
Verwarmingsbuissectie: Naadloze roestvrijstalen buis (304/316L optioneel) wordt gebruikt als schaalmateriaal, met buisdiameters die vier conventionele specificaties dekken: 8 mm, 10 mm, 12 mm en 16 mm. Speciale maten kunnen worden aangepast. Het effectieve verwarmingslengtebereik van de verwarmingsbuis bedraagt 100 mm tot 2000 mm, en de niet-verwarmende eindlengte is vastgesteld op 50 mm voor eenvoudige installatie en bevestiging. Intern gevuld met magnesiumoxidepoeder met hoge dichtheid om isolatieprestaties en thermische geleidbaarheidsefficiëntie te garanderen. De elektrische verwarmingsdraad is gemaakt van een nikkel-chroomlegering, die een sterke oxidatieweerstand heeft en lange tijd in omgevingen met hoge temperaturen kan werken.
Vingedeelte: Het materiaal van de vin komt overeen met de schaal van de verwarmingsbuis en is gemaakt van roestvrij staal. Aluminium vinnen kunnen ook naar wens worden aangepast. Het vintype is spiraalvormig en er zijn drie opties voor de vinhoogte: 15 mm, 20 mm en 25 mm. De lamelafstand bedraagt 5 mm, 8 mm en 10 mm, die flexibel kan worden aangepast aan de vereisten voor warmteoverdracht. De lamellendekkingslengte van een enkele warmtepijp is hetzelfde als de effectieve verwarmingslengte van de verwarmingspijp, waardoor het gebruik van het verwarmingsoppervlak wordt gemaximaliseerd om de efficiëntie van de warmteoverdracht te verbeteren.
(2) Elektrische parameters
Spanning en vermogen: ondersteunt meerdere spanningsspecificaties, waaronder 220 V eenfasig en 380 V driefasig, met een vermogensbereik van 500 W tot 10.000 W, en kan worden aangepast aan de werkelijke verwarmingsbehoeften. Bij nominale spanning kan het thermische rendement van het product meer dan 90% bereiken, waardoor elektrische energie snel in thermische energie kan worden omgezet en aan het medium kan worden overgedragen.
Isolatieprestaties: De koude isolatieweerstand van het product is ≥ 500M Ω (500VDC), en de warme isolatieweerstand is ≥ 1M Ω (bij bedrijfstemperatuur). De isolatie is bestand tegen spanning en is bestand tegen 1500VAC/1 minuut zonder storing of overslag, waardoor de elektrische veiligheid tijdens gebruik wordt gegarandeerd.
Aardingsweerstand: De weerstand tussen de aardingsterminal en de behuizing van de verwarmingsbuis bedraagt ≤ 0,1 Ω, waardoor het risico op lekkage effectief wordt voorkomen en de veiligheid van de operators wordt gewaarborgd.
(3) Prestatieparameters
Werktemperatuur: de maximale werktemperatuur op het oppervlak van het product kan 600 ℃ bereiken, en het temperatuurbereik voor aanpassing aan de omgeving bedraagt -40 ℃ tot 450 ℃. Het kan stabiel werken in extreme omgevingen zoals hoge en lage temperaturen.
Nauwkeurigheid van de temperatuurregeling: bij gebruik in combinatie met externe temperatuurregelingsapparatuur kan de nauwkeurigheid van de temperatuurregeling ± 1 ℃ bereiken, wat voldoet aan de behoeften van zeer nauwkeurige verwarmingsscenario's.
Levensduur: Onder normale gebruiks- en onderhoudsomstandigheden is het product ontworpen voor een levensduur van ≥ 10.000 uur en heeft het een goede duurzaamheid en betrouwbaarheid.
3, Toepasselijke omgeving
Medium omgeving: Geschikt voor het verwarmen van schone media zoals droge lucht en inerte gassen. Bij gebruik in omgevingen met corrosieve, ontvlambare en explosieve media moeten speciale anti-corrosie- en explosieveilige behandelingsproductmodellen worden aangepast.
Installatieomgeving: Het kan worden geïnstalleerd in ruimtes zoals ovens, luchtkanalen, verwarmingskamers, enz. De installatiemethoden omvatten flensbevestiging, schroefdraadverbinding, beugelsteun, enz. Het is noodzakelijk om te zorgen voor een goede ventilatie in de installatiepositie om te voorkomen dat de vinnen worden geblokkeerd door vuil en de efficiëntie van de warmteoverdracht beïnvloeden.
Omgevingsomstandigheden: Geschikt voor omgevingen met een hoogte van ≤ 2000m en een relatieve vochtigheid van ≤ 90% (geen condensatie). Vermijd direct gebruik in ruwe omgevingen zoals sterke zuren, logen en veel stof. Neem indien nodig beschermende maatregelen.
4. Voorzorgsmaatregelen voor installatie en gebruik
Inspectie vóór installatie: vóór de installatie moet worden bevestigd dat het uiterlijk van het product niet vervormd is, dat de vinnen niet beschadigd zijn en dat de bedradingsklemmen niet los zitten. Controleer of de productparameters overeenkomen met de spannings- en stroomvereisten van het gebruiksscenario.
Installatievereisten: Tijdens de installatie is het noodzakelijk om voldoende warmteafvoerruimte rond de verwarmingsbuis en vinnen te garanderen en direct contact met brandbare en explosieve materialen te vermijden. De flens- of schroefdraadverbinding moet goed worden afgedicht om lekkage van medium te voorkomen. De aardingsterminal moet op betrouwbare wijze worden geaard om de elektrische veiligheid te garanderen.
Gebruik: Vóór het opstarten is het noodzakelijk om te bevestigen dat het mediumcirculatie- of ventilatiesysteem normaal werkt om droge verbranding en productschade te voorkomen. Het verwarmingsproces moet geleidelijk gebeuren om plotselinge schokken met hoog vermogen te voorkomen. Controleer regelmatig de temperatuur en elektrische parameters tijdens het gebruik en schakel het apparaat onmiddellijk uit voor inspectie als er afwijkingen worden gevonden.
Onderhoud: Reinig regelmatig het stof en vuil op het oppervlak van de vinnen om ze schoon te houden en de efficiëntie van de warmtewisseling te garanderen. Als het product langere tijd niet wordt gebruikt, moet het in een droge en geventileerde omgeving worden geplaatst om vocht en roest te voorkomen.
5, Kwaliteitsnormen en certificering
Het product is strikt vervaardigd in overeenstemming met de nationale norm GB/T 23150-2008 "Tubulaire elektrische verwarmingselementen" en is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem. Sommige speciale modellen kunnen internationale certificeringen bieden, zoals CE en UL, om ervoor te zorgen dat de productkwaliteit voldoet aan de eisen van relevante binnenlandse en buitenlandse normen.
6, Aangepaste diensten
Voor speciale gebruiksscenario's en vereisten kunnen op maat gemaakte diensten worden geleverd, waaronder verwarmingsbuizen en vinnen van speciale afmetingen, schalen en vinnen van verschillende materialen, speciale spanning- en vermogenscombinaties, anticorrosie- en explosieveilige behandelingen, enz. Op maat gemaakte producten vereisen voorafgaande communicatie van technische parameters en vereisten, en bevestiging vóór productie.
